泰和安TX3214B输出模块接线图

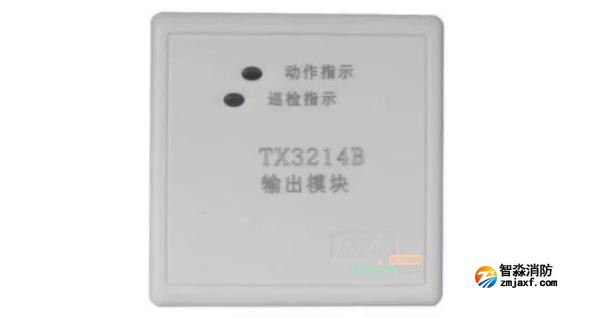

TX3214B输出模块用于总线制半岛线上官网股份有限公司广播系统中半岛线上官网股份有限公司广播间的切换控制，也就是泰和安的半岛线上官网股份有限公司广播模块。模块接收到火灾报警控制器的启动命令后，吸合继电器，现场音箱切换到半岛线上官网股份有限公司广播（事故广播），并点亮指示灯，表明切换成功。当模块工作于检线模式且无音乐广播输入时，可检测音箱的断路故障和短路故障。

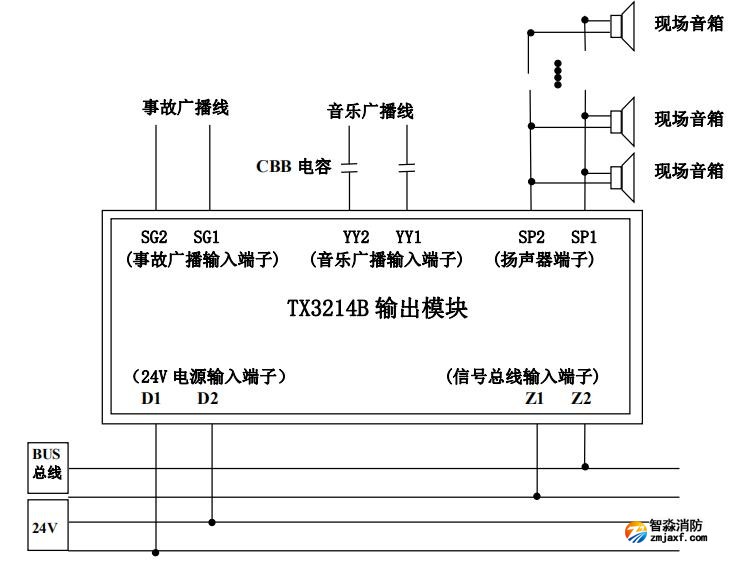

TX3214B输出模块接线图：

TX3214B输出模块接线端子说明：

　　D1 D2：24V电源输入端子，无极性。

　　Z1 Z2：信号总线输入端子，无极性。

　　SG1 SG2：事故广播输入端子。

　　YY+YY-：音乐广播输入端子。

　　SP1 SP2：与扬声器连接的输出端子。

注意事项：

　　音乐广播输入端子需要接CBB电容，建议耐压450V，容量4.7uF。
