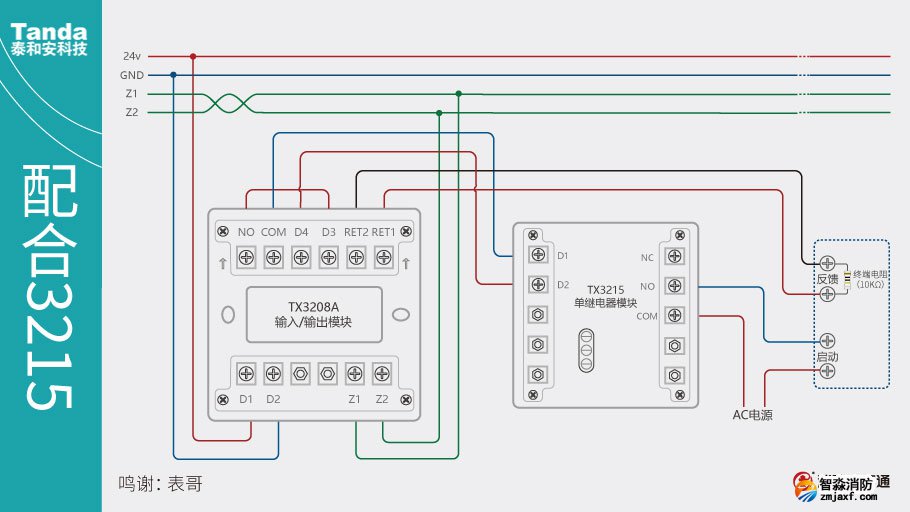

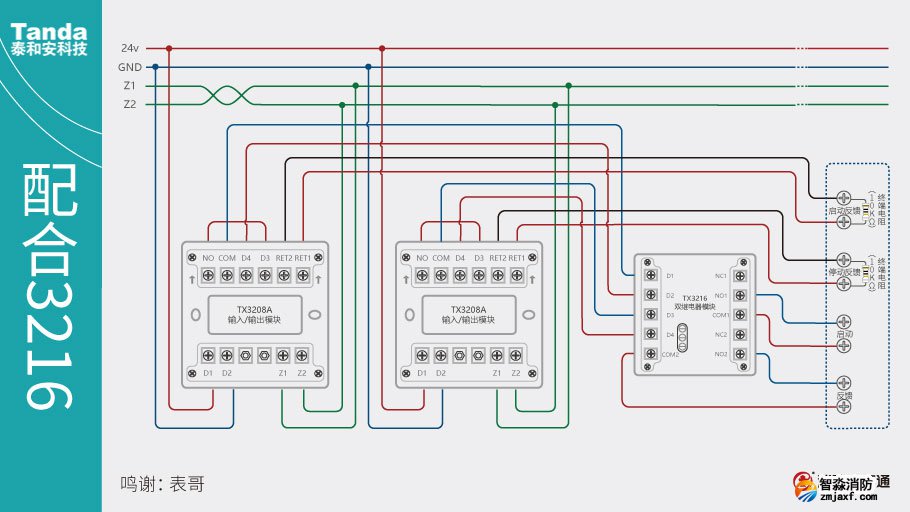

泰和安TX3208A型输入输出控制模块安装接线图

泰和安TX3208A型输入输出控制模块安装接线图

一，外形及尺寸

二，安装和布线

警告：安装设备之前，请切断回路的电源。

1、安装方法：模块可采用布线管暗装方式或布线管明装方式

特别警告：由模块直接控制的低压小功率设备应满足如下条件：

1）工作电压范围：18V～30V（推荐采用24V）

2）24V电源输出电流：≤1.5A

2、布线要求：

总线(BUS)采用RVS-2×1.0mm2 或1.5mm2线；DC24V电源线采用BV-2×1.5mm2 或2.5mm2 线；常开输出线采用BV-2×1.5mm2 或2.5mm2 线；反馈输入线采用RVS-2×1.0mm2 或1.5mm2 线。穿金属管（线槽）或阻燃PVC管敷设。

三，编码操作

可利用公司生产的手持编码器TX3932进行现场编码（地址码范围必须是1～242，同一回路地址码）

功能选择：

1、“连动”和“点动”功能可以用TX3932进行设置，设置为“连动”时，有输出信号后输出继电器一直保持闭合直到输出信号停止。设置为“点动”，输出信号时，常开接点闭合时间为2±0.2S。出厂默认模式为“连动”。

2、“自反馈”和“外反馈”功能可以用TX3932进行设置，设置为“自反馈”时，有输出信号后反馈灯自动点亮，模块给控制器提供反馈信号。设置为外反馈时，需要外部的反馈信号才能点亮反馈灯，从而模块给控制器提供反馈信号。出厂默认是“自反馈”。

3、输出输入线故障是否检测可以用TX3932进行设置“检线”与“不检线”功能，出厂默认是“检线”。

四，注意事项

1、值班人员应熟练掌握设备的操作程序，不得误操作。

2、本模块为半岛线上官网股份有限公司产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

3、每隔半年应对模块进行一次功能测试。
