赋安半岛线上官网股份有限公司二线制产品接线图

赋安半岛线上官网股份有限公司二线制产品接线图

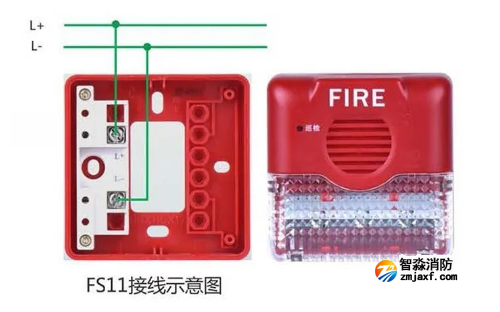

一、二线制声光警报器AFN-FS11接线示意图

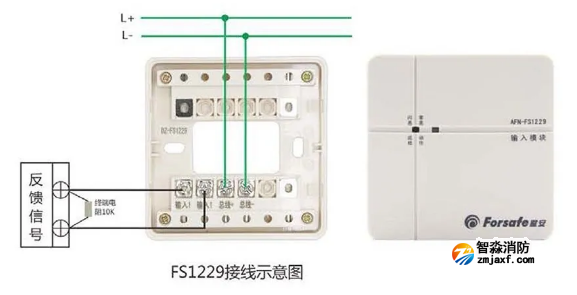

二、输入模块AFN-FS1229接线示意图

　　注意：FS1229 V1.0版本的为阻容终端；V2.0版本的为电阻10K；主要用于监视水流指示器、信号阀、压力开关等设备。

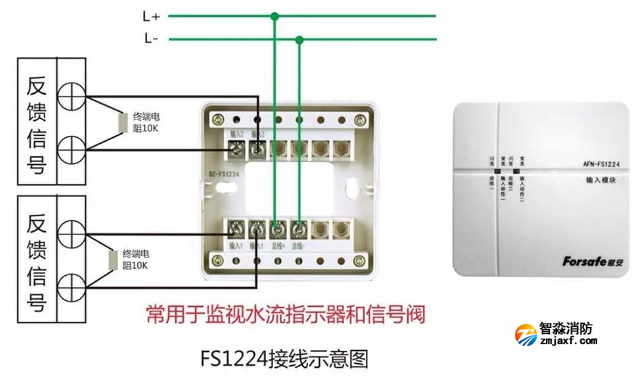

三、双输入模块AFN-FS1224接线示意图

　　注意：FS1224编码从奇数开始编码，例如1、3、5、7等，1个模块占用2个地址，如果编1号地址，则设备默认为1、2号地址，依次类推。

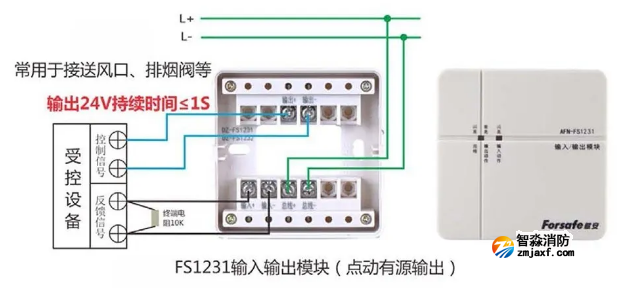

四、输入输出模块AFN-FS1231接线示意图

　　注意：FS1231为点动有源输出模块，输出电压为24V，模块动作时间≤1s。

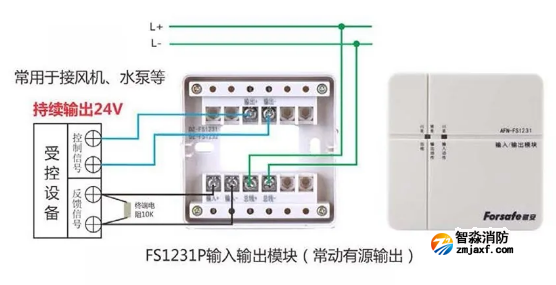

五、输入输出模块AFN-FS1231P接线示意图

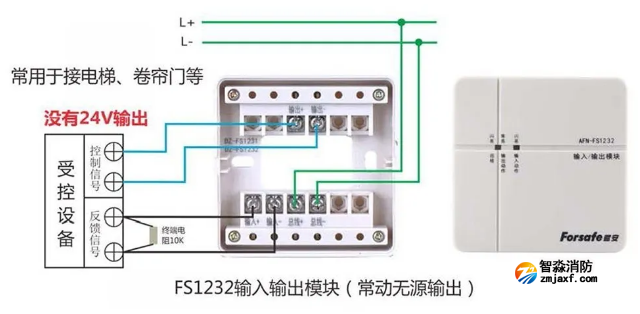

六、输入输出模块AFN-FS1232接线示意图

　　注意：FS1232为长动有源输出模块，持续输出电压为24V，主要控制风机、水泵等设备。

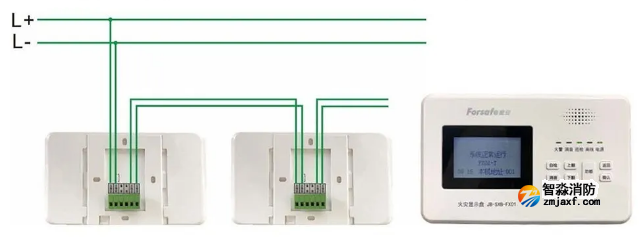

七、二线制总线火灾显示盘JS-SXB-FX01接线示意图
