赋安防火门监控系统布线图：

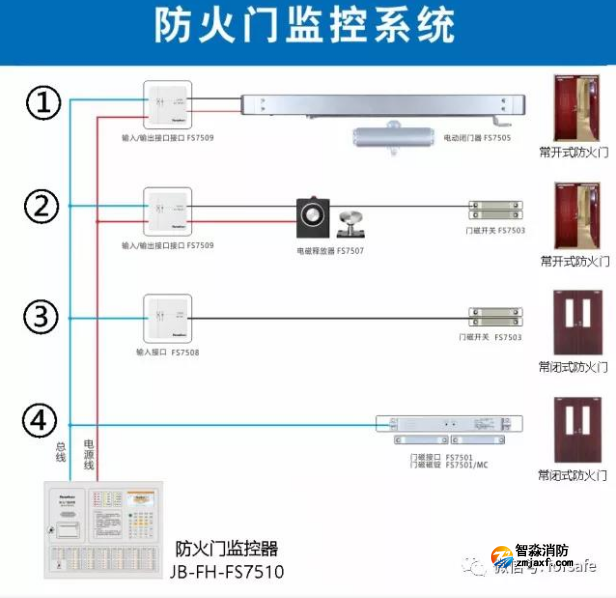

赋安防火门监控系统共有四种安装方案，两种常开防火门配置，两种常闭防火门配置。
赋安防火门监控系统布线图
常开防火门配置
赋安防火门监控系统布线图
方案一

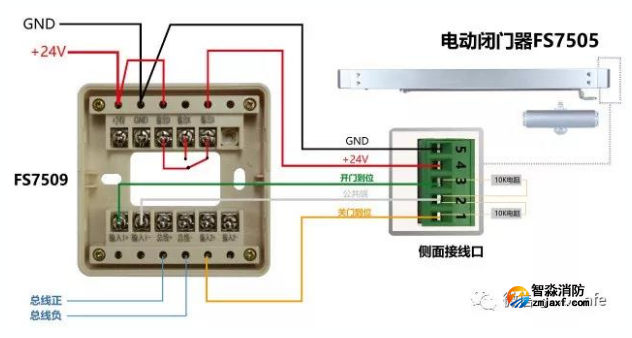

输入/输出接口FS7509+电动闭门器FS7505
单开门配置：1个输入/输出接口FS7509+1个电动闭门器FS7505(非编码式)
双开门配置：2个输入/输出接口FS7509+2个电动闭门器FS7505(非编码式)
赋安防火门监控系统布线图
方案二

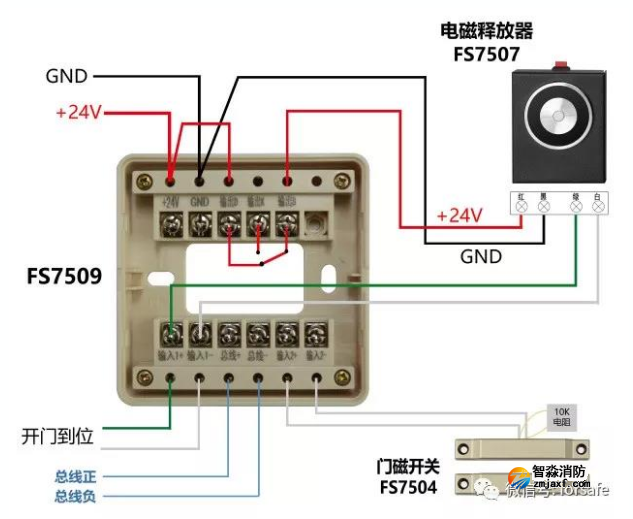

输入/输出接口FS7509+电磁释放器FS7507+门磁开关FS7503或FS7504
单开门配置：1个输入/输出接口FS7509+1个电磁释放器+1对门磁开关FS7503或FS7504
双开门配置：2个输入/输出接口FS7509+2个电磁释放器+2对门磁开关FS7503或FS7504
常闭防火门配置
赋安防火门监控系统布线图
方案一

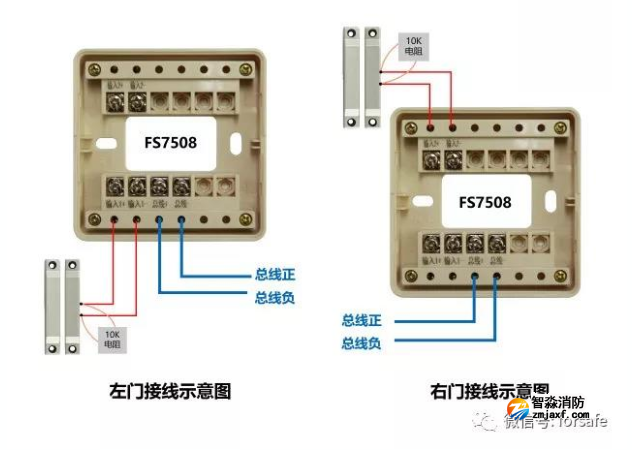

输入接口FS7508+门磁开关FS7503或FS7504
单闭门配置：1个输入接口FS7508+1对门磁开关FS7503或FS7504

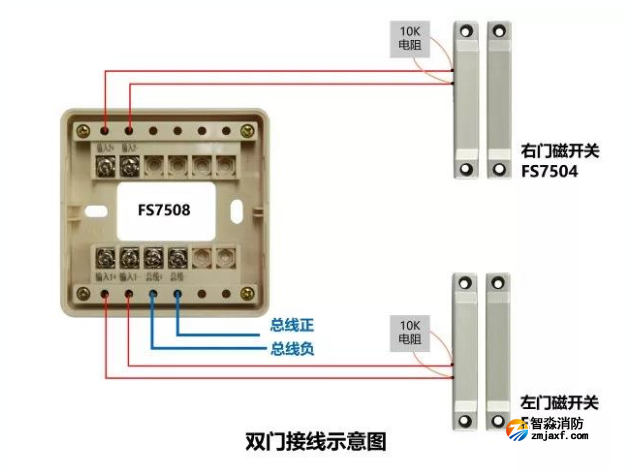

双闭门配置：1个输入接口FS7508+2对门磁开关FS7503或FS7504
赋安防火门监控系统接线图
方案二

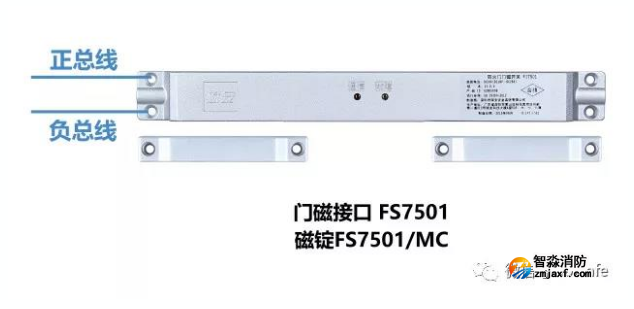

门磁接口FS7501+门磁FS7501/MC
单闭门配置：1个门磁接口FS7501+1个门磁FS7501/MC
双闭门配置：1个门磁接口FS7501+2个门磁FS7501/MC
