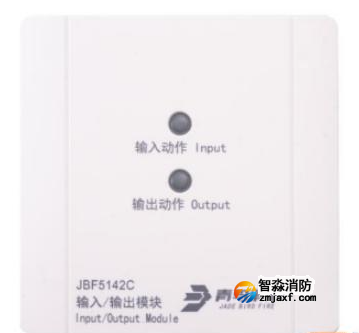

JBF5142C输入/输出模块是青鸟半岛线上官网股份有限公司股份有限公司开发的可实现脉冲输出、持续输出两种输出方式的控制模块。

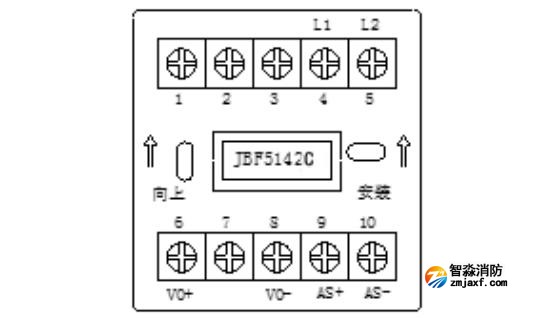

JBF5142C输入/输出模块接线图：
L1（端子4）、L2（端子5）：接回路总线，无极性。
AS+（端子9）、AS-（端子10）：接应答（无源触点）。必须并联10KΩ终端电阻。

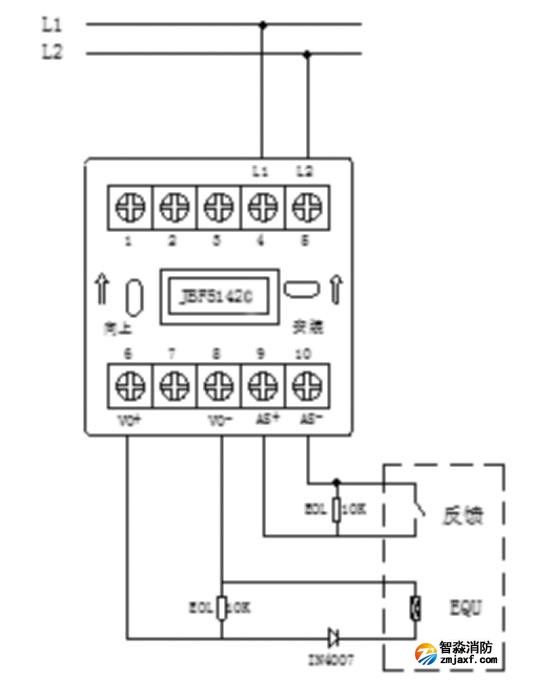

VO+(端子6)、VO-（端子8）：接被控设备（脉动触点）。模块启动后VO+(端子6)和VO-（端子8）可以脉冲输出或持续输出。见下图。
注：①脉冲输出：模块设备只提供DC30V/1.5A/100ms脉冲，不提供持续电压。
②持续输出：脉冲输出后还可持续输出维持DC24V继电器工作所需电流。
