JBF5143A青鸟广播模块接线图

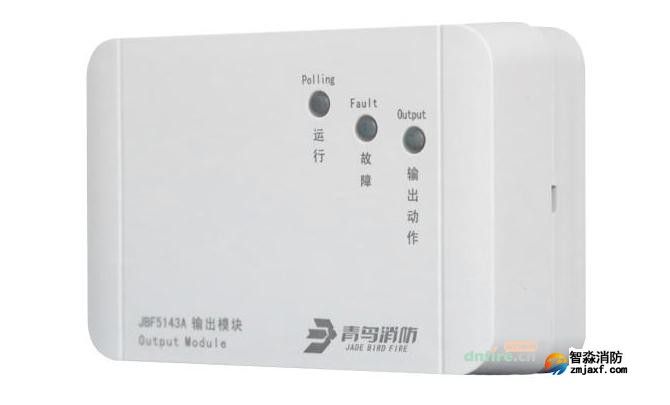

JBF5143A输出模块是青鸟半岛线上官网股份有限公司开发的可配接广播系统的控制模块。

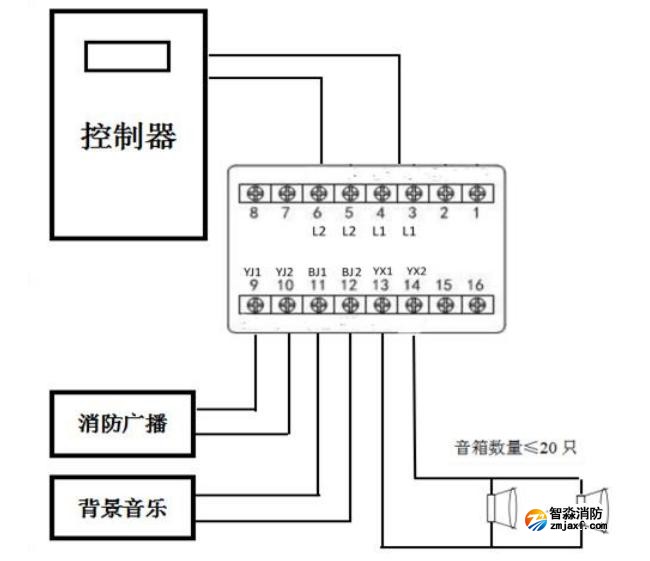

JBF5143A青鸟广播模块接线图：

JBF5143A接线备注说明：

　　回路总线接在L2（5、6）、L1（3、4）端子上，接线时无极性要求，无需电源线。

　　半岛线上官网股份有限公司广播线分别接在端子9和端子10，背景音乐线分别接在端子11和端子12，扬声器分别接在端子13和端子14上，至少配接一个扬声器。

　　模块因有触点容量的限制以及扬声器接入数量检测功能，为保证各项功能正常运行，要求模块扬声器接入数量不能超过20只。
