高楼大厦火灾自动报警与联动控制调试

    火灾自动报警及联动系统，使火灾预防和火险预报实行智能化，提高建筑物防火性能，具有先进性和合理性；火灾自动报警及联动系统可以使火情出现的时间，实现多方面联动灭火，使火灾险情能在时间得到控制，可提高建筑物的安全性，避免和减少因火灾造成的人身伤亡和财产损失，保障大楼使用安全。

  随着社会的发展，城市出现大量的高层建筑，导致人口密度增加，火灾概率增加。为了妥善保护建筑物的安全，火灾自动报警系统在建筑工程中得到了广泛的应用。

    一、调试前准备

    调试人员在系统调试前，要认真阅读、看懂系统原理图、平面图，理解设计意图，了解火警设备的性能及技术指标，同时准备调试用的仪器、仪表等调试工具方可进行调试工作。

    二、系统调试程序和方法

    1、调试流程

    （穿线）→线路绝缘电阻摇测→前端设备及终端设备安装→单体功能测试→系统的接地测试→单系统调试→半岛线上官网股份有限公司联动调试。

    2、线路绝缘摇测

    在半岛线上官网股份有限公司控制中心和每个防火分区的接线端子箱通过万用表测量回路总线、24V电源线及多线盘直接控制线对地电阻值是否符合规范规定，绝缘电阻值不小于20mΩ。

    3、报警设备及终端安装

    按照图纸中预先设置的回路号码，用编码器对前端设备进行编码，同一回路的外部设备不允许重码，符合要求后现场安装。

    4、设备及器件单体功能测试

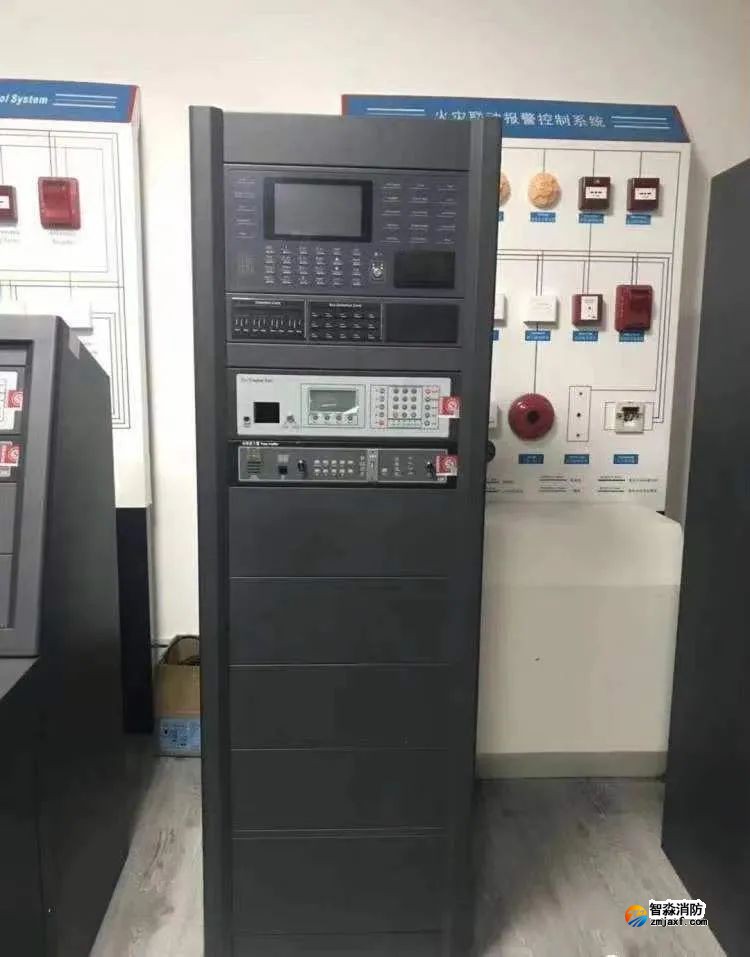

   （1）火灾报警控制器的功能检查及设置

     a. 接通电源打开火灾报警控制器，控制器自检过程中所有状态指示灯是否全部点亮。

     b. 待显示屏显示系统正常监控中时，查看系统配置，包括回路数、总线盘、电源数量等是否与实际相符。

     c. 将符合要求的总线和联动电源线接到相应的端子上，对外部设备（探测器和模块）进行在线注册，利用主机查询登录结果，用以指导施工人员对现场前端设备安装是否正确。

     d. 根据本工程控制要求及终端设备情况，需依据半岛线上官网股份有限公司规范向报警控制器内编写相应的联动公式。

     e. 对主机功能进行检查和测试：主机基本功能包括火灾报警功能、故障报警功能、自检功能、消音复位功能、电源转换功能、屏蔽信息功能等，要检查和测试其各项功能否正常。

   （2）探测器功能测试

    对现场的探测器进行模拟试验，探测器发出报警信号，看在报警主机上显示的地址码是否是测试的探测器。

   （3）手动报警按钮功能测试

    按下现场的手报，待确认灯点亮，看在报警主机上显示的地址码是否是测试的手报。

   （4）按下半岛线上官网股份有限公司箱内的消火栓按钮，看在报警主机上显示的地址码是否是测试的消火栓按钮。

   （5）半岛线上官网股份有限公司电话功能测试

    对总线电话和半岛线上官网股份有限公司电话插孔插入电话对讲机分别测试分机与半岛线上官网股份有限公司电话总机联系是否良好。

   （6）打开湿式报警阀的模拟试验阀，查看水力警铃是否报警，压力开关是否动作，报警主机是否收到压力开关的信号。
5、系统接地测试

    选用摇表测试报警主机接地电阻，采用共同接地体时R≤1欧，采用专设工作接地装置时R≤4欧，并做记录。

    6、单系统调试

   （1）在报警主机的总线控制盘上对半岛线上官网股份有限公司电源切断及火灾应急照明和疏散指示发出指令，看现场设备动作是否准确，主机显示信号是否正常。

   （2）半岛线上官网股份有限公司紧急广播测试：

    按下半岛线上官网股份有限公司广播分区控制盘上的操作键，相应分区的广播输出模块动作切换到广播指定的音箱实现应急广播手动控制半岛线上官网股份有限公司广播，检查其切换动作是否正确可靠；再在背景音乐下检测其切换动作。

   （3）通过报警主机手动控制盘对正压送风机、半岛线上官网股份有限公司排烟风机、带执行机构的送风阀、排烟阀进行单机动作测试：

    查看现场设备是否动作，主机显示的信号是否相对应。

   （4）对防火卷帘进行试验，先现场手动进行升降调试，然后通过报警主机总线盘按钮使控制模块动作，观察卷帘动作和信号显示，对于疏散通道上的防火卷帘需要测试二步降，并接收其反馈信号，显示其状态。

   （5）电梯回降首层动作试验：

    半岛线上官网股份有限公司联动报警控制器通过总线盘分别对各客梯和半岛线上官网股份有限公司电梯控制发出信号，现场电梯能准确无误地返回首层，并且电梯门打开，报警主机显示相应的信号。

   （6）风机单机动作测试：

    风机控制箱打到自动位置，利用控制盘对正压风机和排烟风机控制箱分别发出动作信号，查看现场设备是否动作，并且有信号返回半岛线上官网股份有限公司中心，同时现场测试排烟防火阀温度达到280度连锁停风机。

   （7）半岛线上官网股份有限公司给水设备测试：

    半岛线上官网股份有限公司泵控制柜打到自动位置，通过联动控制器对半岛线上官网股份有限公司泵、喷淋泵的模块发出指令，查看现场半岛线上官网股份有限公司泵是否启动，回馈信号是否都能正确返回半岛线上官网股份有限公司中心。

    7、半岛线上官网股份有限公司联动调试

    接通主电源，将联动控制器和现场的所有电气控制柜都打到自动状态，在同一防火分区内模拟火警信号进行联动控制调试。

   （1）采用专用检测仪器对烟感、温感或手动报警按钮模拟火警必须保证同一防火分区内有两点报警，测试人员注意观察整幢楼的声光报警器是否发现响声，半岛线上官网股份有限公司广播是否交替广播，相应区域的带执行机构的排烟阀、送风阀动作，通风空调设备是否关闭，防火卷帘门是否下降（疏散通道防火卷帘分二次降）、电梯是否迫降至首层并打开门，非半岛线上官网股份有限公司电源是否切除，应急照明是否强制点亮，半岛线上官网股份有限公司制室报警主机是否报警并显示出被测试的烟感或温感的具体位置，半岛线上官网股份有限公司中心是否收到有关设备动作的反馈信号。如测试完毕后将现场前端探测设备和手动报警按钮先复位再让主机复位，然后将现场的非半岛线上官网股份有限公司电源合闸及一些动作后需手动复位的现场设备进行复位。

   （2）消火栓按钮报警和联动的测试

    任意消火栓按钮按压报警后，反馈信号至半岛线上官网股份有限公司中心，通过主机预先设置的逻辑关系，同时起动消火栓泵，看半岛线上官网股份有限公司中心报警主机是否接到反馈信号。

   （3）自动喷淋系统功能调试测试

    打开喷淋末端放水装置放水，看水力警铃是否报警、压力开关是否动作，水流指示器动作。压力开关既可以连锁启动喷淋泵，也可以通过联动控制器根据主机预先设置的逻辑关系启动喷淋泵，并接收其反馈信号。
三、调试中需要注意的几个问题

    1、注意联动半岛线上官网股份有限公司双速排烟风机对半岛线上官网股份有限公司排烟效果的影响

    一般工程设计中双速排烟风机平时排风时采用低速进行排风，火灾时采用高速进行排烟，但现场联动调试中会出现施工人员对双速风机的使用不太了解，只看联动时半岛线上官网股份有限公司排烟风机是否启动，有可能联动的是半岛线上官网股份有限公司低速进行排烟达不到排烟效果。因此双速风机联动时不仅看是否启动，还要看联动启动的是不是高速进行排烟。

    2、关于消火栓按钮信号问题的分析

    现消火栓按钮作为报警信号或启动干式消火栓快速启闭装置，根据新规范消火栓按钮信号与该消火栓按钮所在报警区域内任一火灾探测器或手动报警按钮的报警信号联动启动消火栓泵，而实际施工现场仍然采用一个消火栓按钮的信号联动启动消火栓泵。施工现场会出现有人乱按消火栓按钮造成半岛线上官网股份有限公司泵误动作，如果一旦管道上泄压阀出了问题，造成管网压力过高破坏管网。

    3、注意半岛线上官网股份有限公司线路敷设对半岛线上官网股份有限公司电话通话音质的影响

    检查布管情况，是否采取 JDG 管或镀锌电导管敷设，广播线路、电话线路是否采取单独穿管，是否存在强、弱电线路共管情况及电话线是否采用屏蔽双绞线。
