特点

海湾JTF-GOM-G5C点型复合式感烟感温火灾探测器（简称探测器）是由烟雾传感器件和半导体温度

传感器件从工艺结构和电路结构上共同构成的多元复合探测器。由于感烟与感温的复合技术，使得

该款复合探测器不仅能对产生烟雾的物质燃烧进行探测报警，同时也能对酒精燃烧等有明显温升的

明火进行探测报警，扩大了探测器的应用范围。探测器具有以下特点：

（1） 地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

（2） 单片机实时采样处理数据、并能保存 14 个历史数据，曲线显示跟踪现场情况。

（3） 具有温度、湿度漂移补偿，灰尘积累程度及故障探测功能。

（4） 无极性二总线信号。

（5） 应用轨到轨运放，抗灰尘累积能力强。

（6） 指示灯指示明显，360 度范围可见。

主要技术指标

1. 探测器类别：A2R

2. 工作电压：

信号总线电压：总线 24V 允许范围：16V～28V

3. 工作电流：

监视电流≤0.35mA

报警电流≤1.5mA

4. 指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮；故障指示灯，黄色，故障时常亮。

5. 编码方式：电子编码（编码范围为 1～242）

6. 线制：信号二总线无极性

7. 使用环境：温 度：-10℃～+50℃    相对湿度≤95%，不凝露

8. 外形尺寸：直径 103mm 高 53mm（带底座）

9. 外壳防护等级：IP32

10. 壳体材料和颜色：ABS，白色

11. 重量：约 130g

12. 安装孔距：45mm～75mm

保护面积

建议参考点型感烟火灾探测器和点型感温火灾探测器的设置要求，具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

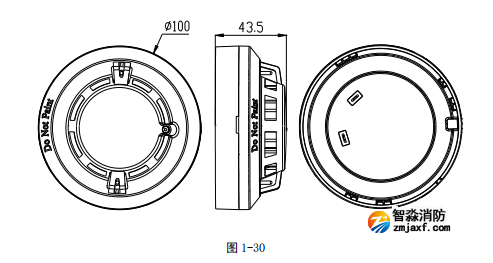

探测器的外形结构示意图如图 1-30：

本探测器的安装及布线与 JTY-GD-G5T 点型光电感烟火灾探测器相同。
