海湾JTW-ZCD-G5H点型感温火灾探测器接线安装技术

海湾JTW-ZCD-G5H点型感温火灾探测器接线安装技术

特点

海湾JTW-ZCD-G5H点型感温火灾探测器（以下简称探测器）为无极性二总线制，可与本公司生产的各

类火灾报警控制器的报警总线以任意方式并接。探测器采用带 A/D 转换的单片机。本探测器结构新

颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更

能可靠探测火灾，减少损失。

探测器具有 A1R 和 BS 两种类别，根据应用环境的不同，可使用编码器进行现场设置。探测器具

有以下特点：

（1） 与控制器采用无极性二总线连接；

（2） 地址编码由电子编码器直接写入，工程调试简便可靠；

（3） 探测器具有 A1R 和 BS 两种类别，可用于更广泛的温度环境；

（4） 指示灯指示明显，360 度范围可见。

主要技术指标

（1） 探测器类别：P（A1R 和 BS 可设，出厂默认类别为 A1R）

（2） 工作电压：总线 24V

（3） 工作电流：

监视电流≤0.3mA

报警电流≤1.5mA

（4） 报警确认灯：红色（巡检时闪烁，报警时常亮）

（5） 故障指示灯：黄色（传感器故障时常亮）

（6） 编码方式：十进制电子编码，编码范围在 1～242 之间

（7） 探测角度≤45°

（8） 使用环境：温 度： A1R 类别：典型应用温度 25℃；范围 -10℃～50℃

                           BS 类别： 典型应用温度 40℃；范围 -10℃～65℃相对湿度≤95%，不凝露

（9） 外形尺寸：直径 103mm 高：57mm（带底座）

（10） 外壳防护等级：IP32

（11） 壳体材料和颜色：ABS，白色

（12） 重量：约 93g

（13） 安装孔距：45mm～75mm

保护面积

当空间高度小于 8m 时，一个探测器的保护面积，对一般保护现场而言为 20m2～30m2。具体设

计参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

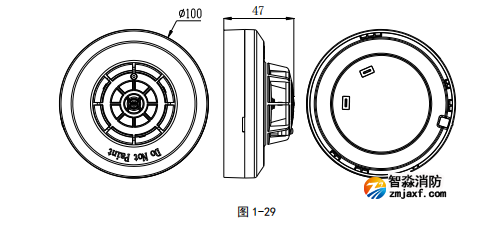

探测器外形示意图如图 1-29：

本探测器的安装及布线与 JTY-GD-G5T 点型光电感烟火灾探测器相同。
