海湾JTF-GOF-GST9713（Ex）型点型复合式感烟感温火灾探测器接线安装

特点

  复合探测技术是目前国际上流行的新型多功能高可靠性的火灾探测技术。海湾JTF-GOF-GST9713（Ex） 点型复合式感烟感温火灾探测器是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上 共同构成的多元复合探测器。它不仅具有传统光电感烟火灾探测器的性能，而且兼有定温、差定温 感温火灾探测器的性能，应用范围广泛。

  本探测器防爆类型为本质安全型，防爆标志为 ExibIICT6 Gb，适用于石油、化工等行业具有防 爆要求的 1 区及 2 区使用。本探测器为非编码型，与海湾公司生产的 GST-LD-8332 模块箱配套使用， 可以直接接入各类火灾报警控制器。

  该产品符合 GB3836.1《爆炸性环境第 1 部分：设备通用要求》和 GB3836.4《爆炸性环境第 4 部分：由本质安全型“i”保护的设备》的有关规定。

  本探测器是我公司推出的最新产品，同时还具有以下特点：

(1) 专业造型设计，超薄型；

(2) 超大指示灯指示，360 度范围可见；

(3) 具有溢水孔设计，防止积水渗漏；

(4) 迷宫设计独特，抗灰尘污染性强；

(5) 自诊断、自补偿、自学习；

(6) 迷宫为专利产品，专利号为：ZL03100624.8。

主要技术指标

(1) 探测器类别：A2R

(2) 工作电压：DC16V～DC28V

(3) 监视电流≤60A

(4) 报警电流≤30mA

(5) 安全栅参数：U0=28V，I0=93mA

(6) 防爆标志：ExibIICT6 Gb

(7) 报警确认灯：红色，正常时闪亮，报警时常亮

(8) 使用环境：温度：-10℃～+50℃  相对湿度≤95%，不结露  大气压力：86kPa～106kPa

(9) 外壳防护等级：IP23

(10) 探测器尺寸：直径：100mm， 高: 54.5mm(带底座)

保护面积

  建议参考点型感烟火灾探测器和点型感温火灾探测器的设置要求，具体参数应以《火灾自动报 警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

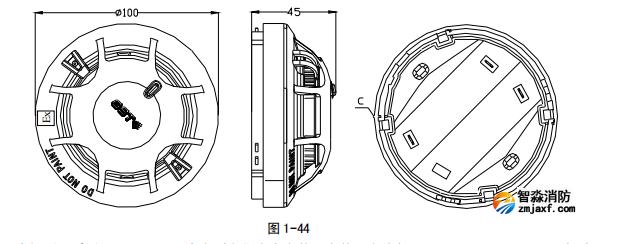

探测器外形结构示意图如图 1-44 所示：

本探测器采用 DZX-02（Ex）本安型定位底座安装，安装及布线与 JTY-GF-GST104（Ex）/T 点型 光电感烟火灾探测器相同。
