ZD-GST-T1301组合式电气火灾监控探测器装置安装在0.4kV低压配电系统中，用于检测系
统中的剩余电流、温度、电压、电流等有关电气火灾隐患产生的电气参数，当被保护线路中
监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除引起的电气火灾隐患。
产品采用RS485总线和4G无线网络进行通讯，可以与其它监控报警器、监控单元或监控主
机联合组成火灾监控系统；适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国
家重点半岛线上官网股份有限公司单位以及石油化工、文教卫生、金融、电信等领域的线路剩余电流和线路温度等
检测。

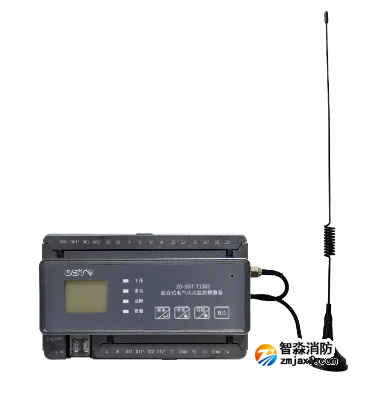

ZD-GST-T1301
组合式电气火灾监控探测器
产品特点
技术特性
辅助电源
▶
额定电压：AC220V
▶
额定电压值范围：AC165V～AC264V
▶
最大电流：50mA
▶
待机电流：9mA
交流三相电压
▶
通道数量：1 路
▶
接线方式：
三相四线/三相三线
缺省：三相四线
▶
相电压监测范围： AC90V～330V
▶
线电压监测范围： AC90V～500V
▶
电压测量精度：3%
▶
额定相电压：Un=220V
▶
额定线电压：Un=380V
交流三相电流
▶
通道数量：3 路
▶
额定输入电流：5A（最大 6A）
▶
二次侧精度：3%
▶
监测范围：0A～6300A
▶
过流设定值：
0A～6300A
缺省值：3A
剩余电流
▶
通道数量：1 路
▶
精度：3%
▶
监测范围：100mA～1000mA
▶
报警设定值：
100mA～1000mA
缺省值：300mA
温度
▶
通道数量：3 路
▶
精度：
45℃～80℃（3%）；
80℃～140℃（5%）
▶
监测范围：0～140℃
▶
报警设定值：
45～140℃
缺省值：55℃
电能
▶
功率因数：
监测范围 0～±1.000
精度：3%
▶
频率：
监测范围：40.0Hz～70.0Hz
精度：3%
▶
功率：
有功功率监测范围：
0～±999999.999KW
无功功率监测范围：
0～±999999.999KVar
视在功率监测范围：
0～999999.999KVA
精度：3%
▶
电度：
检测范围 0～99999999.9 KWH
精度：3%
开关量
▶
开关量输入：无源 2 路
▶
开关量输出：无源 2 路
▶
报警控制输出容量：5A 30VDC/5A 250VAC
通讯方
▶
有线通讯：RS485 Modbus RTU
▶
无线通讯：4G CAT-1
使用环境
▶
工作温度：-10℃～+65℃
▶
储存温度：-20℃～+70℃
▶
相对湿度：≤95%不结露
▶
海拔高度：≤2000m
▶
安装方式：导轨式安装
外壳防护等级
▶
IP30
产品现场接线示意图
