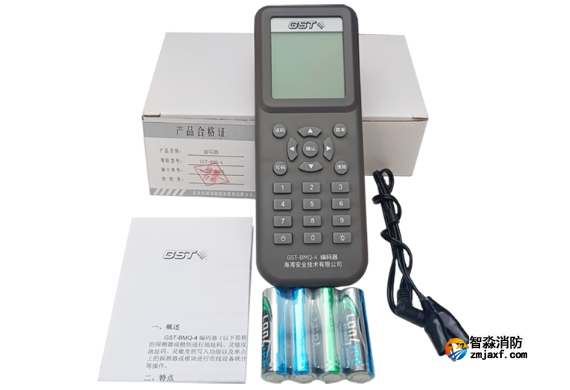

GST-BMQ-4海湾半岛线上官网股份有限公司编码器的使用操作方法

此次海湾半岛线上官网股份有限公司对编码器进行了比较大的功能升级，大大方便现场故障排除、调试及维保工作。

GST-BMQ-4编码器可对编码型的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能以及单点测试功能，还可对总线上的探测器或模块进行在线设备统计、批量测试、重码检测等操作。

1、应用于探测器、模块

编码器可对探测器的地址码、设备类型、灵敏度进行设定；也可对模块的地址码、设备类型、输入设定参数等信息进行设定；将编码器与探测器、模块总线相连，开机后可对编码器做如下操作实现各参数的写入设定。

(1) 读码

　　在开机主界面下按“读码”键，液晶屏上将显示探测器或模块的地址编码；再次按下导航“△”键或“▽”键，将依次显示探测器或模块的地址编码、设备类型、功能3、功能4参数；如果读码失败，屏幕上将显示错误信息“读取失败”。

　　按导航“◁”键或“清除”键后，可回到开机主界面。

(2)地址码的写入

　　a、在开机主界面下输入探测器或模块的地址编码（1－242），按“写码”键进行编码。

　　b、若编码成功，屏幕中间第一行显示下一个编码的地址，第二行显示成功写入当前的地址码，按下“写码”键，可直接写入下一个编码的地址。

　　c、若编码失败，屏幕中间第一行显示当前的编码地址，第二行显示写入当前地址码失败，按下“写码”键，可对当前地址码再次编码。

　　d、按导航“◁”键或“清除”键后，可回到开机主界面。

(3)探测器灵敏度或模块输入设定参数的写入

　　进入方式1：在开机主界面下按“读码”键，液晶屏上将显示探测器或模块的地址编码；再次按下导航“▷”键，输入正确密码，按“确认”键进入参数设置界面；

　　方式2：在开机主界面下按“菜单”键，选择“4-单点设置”栏，输入正确密码，按“确认”键进入参数设置界面。

　　在功能3显示栏输入数字，按“确认”键，屏幕上显示“写入成功”字样，表明相应的灵敏度或模块输入参数已被写入；屏幕上显示“写入失败”字样，表明写入失败，可按“确认”键再次写入。

　　注意：为防止非专业人员误修改一些重要数据，编码器都设置有密码锁，开锁密码为“456”，请守密！

(4)错误提示

　　当信息无法写入探测器或模块时，系统将给出错误提示（在液晶屏上显示“error”），可按清除键清除。

2、多功能菜单

　　在开机主界面下按“菜单”键进入多功能菜单界面，输入对应的数字键或通过导航键选择相应的选项栏，按“确定”键输入正确密码后并按“确认”键后，进入对应的功能界面。

　　多功能菜单中的单点测试、单点设置、产品信息功能支持在电池供电下操作，其它功能需接外置电源。

(1)在线设备查询功能

　　可对总线上的探测器或模块进行在线设备查询与统计，也可查询上一次有效的历史记录。

　　a、在“查询中...”进度等待界面，按“清除”键可退出查询。

　　b、在“在线设备”统计界面，按导航“▷”键可进入“设备类型查询”统计界面。

　　c、在“设备类型查询”统计界面，选择相应的设备类型并按“确认”键可查看当前设备类型的地址统计结果。

(2)单点测试功能

　　可对单个探测器或模块进行启动、停动、点灯、关灯、复位。

　　a、可输入对应的数字键或通过导航键选择相应的选项栏。

　　b、按“确认”键后屏幕上将显示“发送成功”字样提示已发送成功。

(3)批量测试功能

　　可对总线上的探测器或模块进行批量启动、停动、点灯、关灯、复位。

　　a、输入起始与终止地址后，可输入对应的数字键或通过导航键选择相应的选项栏。

　　b、按“确认”键后屏幕上将显示“发送成功”字样提示已发送成功。

　　c、批量启动的最大数量为10台。

(4)单点设置功能

　　可对探测器或模块进行地址码、灵敏度等参数的写入。

(5)重码检测功能

　　可对总线上的重码探测器或模块进行数量统计、类型统计与巡检。

　　a、在“查询中...”进度等待界面，按“清除”键可退出查询。

　　b、在“重码检测”界面，按导航“▷”键可查看重码设备的类型。

　　c、在“重码检测”界面，选择相应的重码地址并按“确认”键，可对重码的设备进行巡检操作。

(6)产品信息功能

　　可查看产品的相关信息。

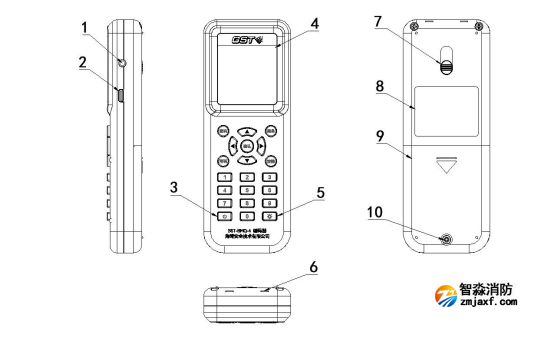

附：GST-BMQ-4编码器产品结构图

　　1.总线接口

　　2.TYPE-C接口

　　3.开关键

　　4.液晶屏

　　5.背光键

　　6.金属触片

　　7.滑动按钮

　　8.铭牌

　　9.电池盒后盖

　　10.固定螺钉
