海湾半岛线上官网股份有限公司二线制主机设备屏蔽与取消屏蔽操作方法

当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。

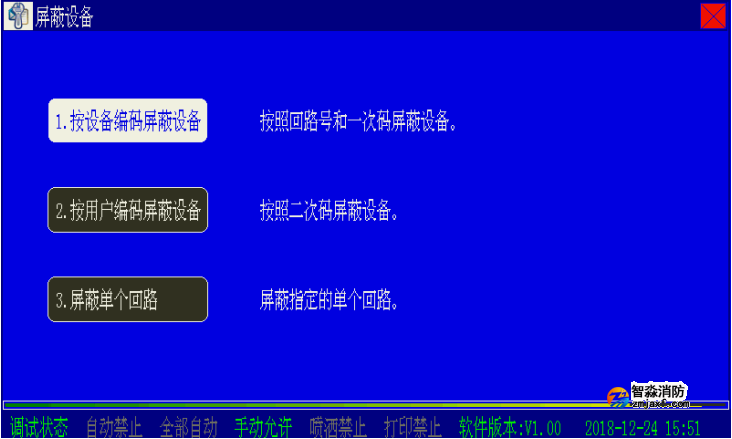

按下海湾半岛线上官网股份有限公司二线制主机“屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁），屏幕显示如下图1所示，提示用户选择相应的屏蔽操作。

图1

一、按照设备编码屏蔽设备

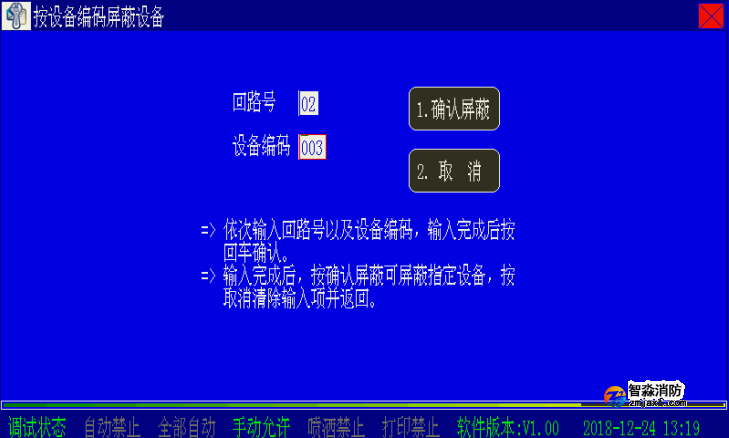

　　在图1界面下选择“1.按设备编码屏蔽设备”，进入按照设备编码屏蔽操作界面，如图2所示。

图2

　　该屏蔽操作适用于操作人员对被屏蔽的设备信息非常了解，明确知道该设备所在的回路号与设备编码的情况。

　　输入所要屏蔽的设备所在的回路号和设备编码，按下“确认屏蔽”键后该设备被屏蔽。

二、按用户编码屏蔽设备

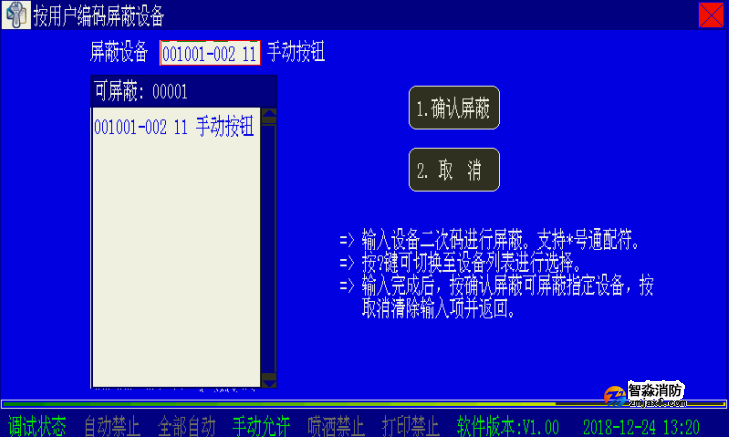

　　在图1界面下选择“2.按用户编码屏蔽设备”，进入按用户编码屏蔽操作界面，如图3。

图3

　　在屏蔽设备提示框输入需要操作的设备二次码，然后按“确认屏蔽”可直接对设备进行屏蔽操作；当需要在可屏蔽设备列表框中选择设备二次码时，可按“？”键进入可屏蔽设备列表框，按“上下键”选择设备二次码，被选中的设备二次码反白显示，再按“确认屏蔽”键将选中的设备二次码写入到设备提示框，再次按“确认屏蔽”可屏蔽该设备。

　　若对本机警报器进行屏蔽操作，则用户编码前六位为用户定义的二次码，设备类型为76-警报输出，确认后本机警报器输出将被屏蔽，警报器屏蔽指示灯点亮．取消屏蔽操作类似，不再赘述。

　　若对本机火警传输设备进行屏蔽操作，则用户编码前六位为用户定义的二次码，设备类型为77-火警传输，确认后本机火警传输设备被屏蔽，火警传输故障/屏蔽指示灯常亮。

　　取消屏蔽操作类似，不再赘述。

三、屏蔽单个回路

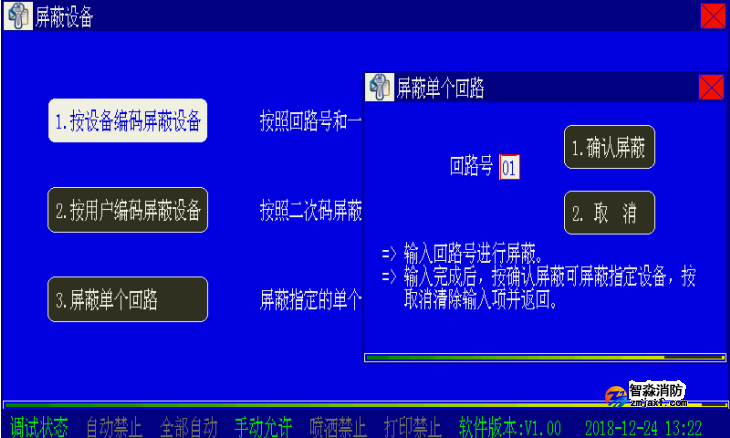

　　在图1界面下选择“3.屏蔽单个回路”，进入单个回路屏蔽界面，如图4所示。

图4

　　输入所要屏蔽的回路号并确定后，该回路将被屏蔽。

　　※回路屏蔽后，被屏蔽的回路设备将断电，并不上报任何信息。非专业人员请勿对回路进行屏蔽操作！

　　注意：在进行“确认屏蔽”、“取消屏蔽”、“启动/停动”等操作中输入设备的编码时，可以使用通配符“*”，表示这一位可以是0~9中的任意数字，这个功能可以使我们方便的将一类设备屏蔽、取消屏蔽、启动或停动。例如：如果要屏蔽掉系统中所有的防盗探测器，我们可以在屏蔽操作时输入：“******-***48”，这样所有防盗模块将被屏蔽。其中“48”为防盗模块设备类型代码。设备取消屏蔽操作与屏蔽操作类似，不再赘述。
