泛海三江JK-A52输入模块接线图

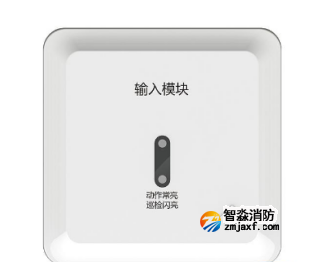

JK-A52是泛海三江的一款输入模块，通过模块可以将A系列非编码探测器、手动报警按钮、消火栓按钮接入火灾报警系统回路中。

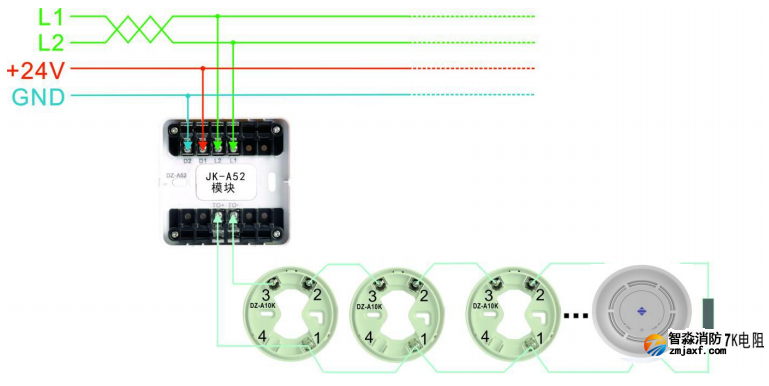

JK-A52输入模块接非编码探测器接线图：

　　A30K普通型烟感、A20K普通型温感需要通过JK-A52接入A系列控制回路。回路末端必须加装4.7K电阻，否则会报开路故障。

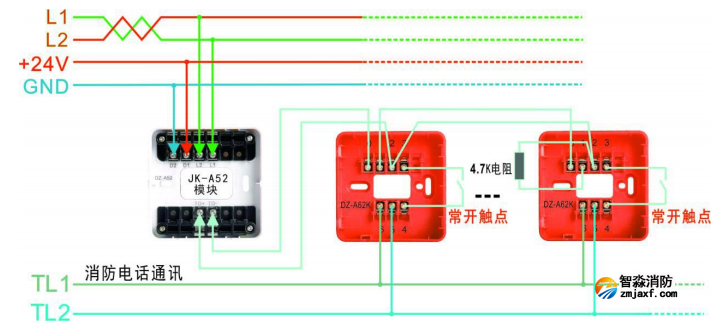

JK-A52输入模块接非编码A62K手报接线图：

　　普通型手报需要通过JK-A52接入火报回路，末端必须加装4.7K电阻，否则会报开路故障。

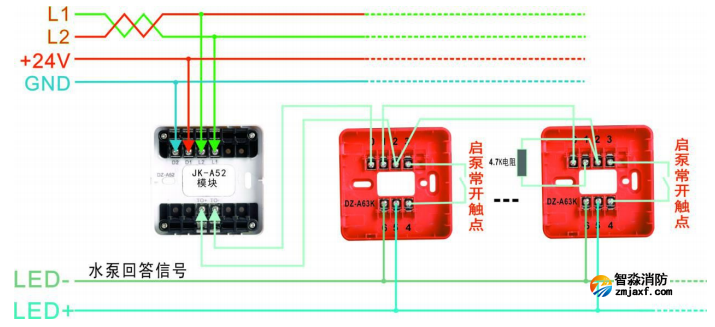

JK-A52输入模块接非编码A63K消报接线图：

　　普通型消火栓按钮需要通过JK-A52接入火报回路，末端必须加装4.7K电阻，否则会报开路故障。
