第一章 吸水管路的主要部件及要求

水泵吸水管路的安装次序，通常是控制阀、过滤器（如有）、压力表、挠性接头、偏心大小头、水泵吸水口，具体说明如下：

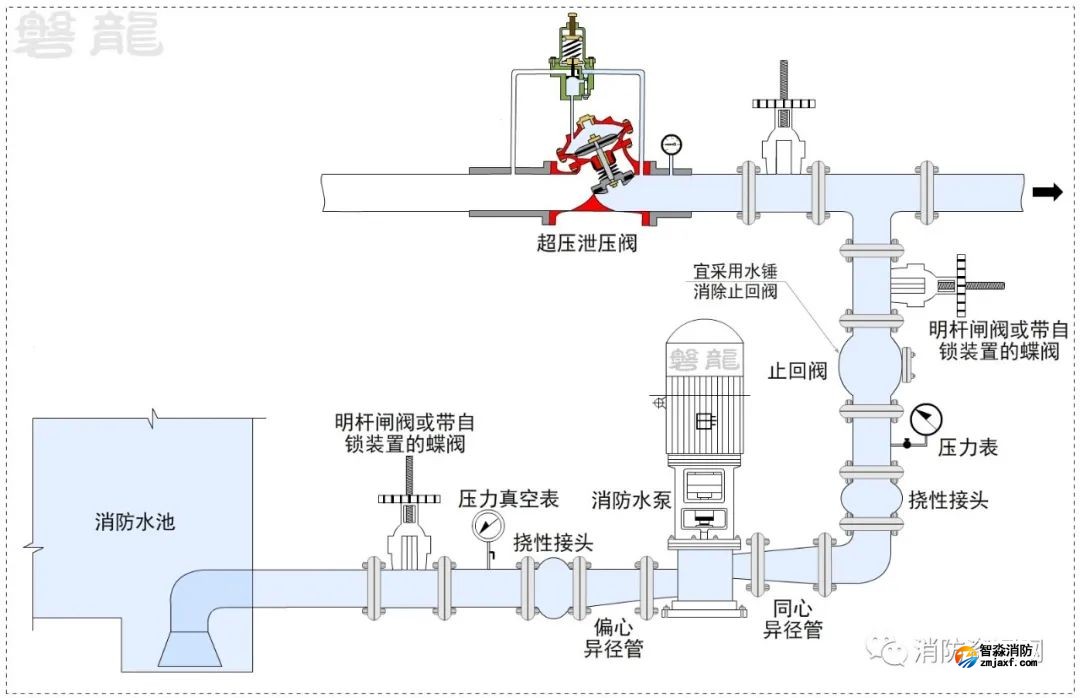

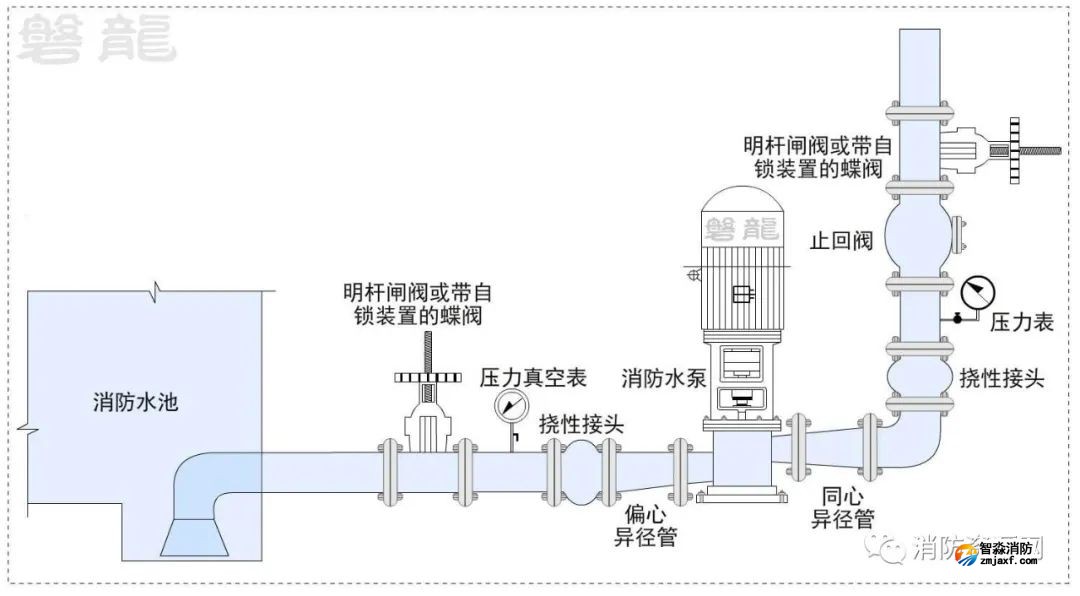

（图示1）

一、为方便检修，吸水管上应设置明杆闸阀或带自锁装置的蝶阀，当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀。

二、半岛线上官网股份有限公司水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。

注：过滤器非必选项，可根据实际需要确定，如需采用，宜采取防范局部气囊的措施。

三、半岛线上官网股份有限公司水泵吸水管上应设置压力表，并应符合下列规定：

1、半岛线上官网股份有限公司水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa。

2、压力表的直径不应小于100mm，应采用直径不小于6mm的管道与半岛线上官网股份有限公司水泵进出口管相接，并应设置关断阀门。

3、压力表通常安装在水泵入口前（如图示1），以准确反馈水泵入口压力，也可通过压力变化观察过滤器（如有）的堵塞情况。

四、为方便检修维护，水泵吸水管路的安装次序，通常是控制阀、过滤器（如有）、压力表。

五、为避免形成气囊，吸水管与水泵的连接，应采用偏心异径管（偏心大小头），并应采用管顶平接，吸水管路应避免倒坡和管路局部升高，应确保下游管路的管顶不低于上游管路。

参专题：吸水管路-气囊危害，防范措施！

六、当吸水口处无吸水井时，吸水口处应设置旋流防止器。

七、为方便安装和减震，水泵的进出管路均需要通过挠性接头连接。

八、半岛线上官网股份有限公司水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合《消水规》第12.3.19条第5款的要求。

九、半岛线上官网股份有限公司水泵的吸水管穿越半岛线上官网股份有限公司水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

第二章 出水管路的主要部件及要求

水泵出水管路的安装次序，通常是大小头、挠性接头、压力表、止回阀、控制阀、流量计和防超压装置接口等。具体说明如下：

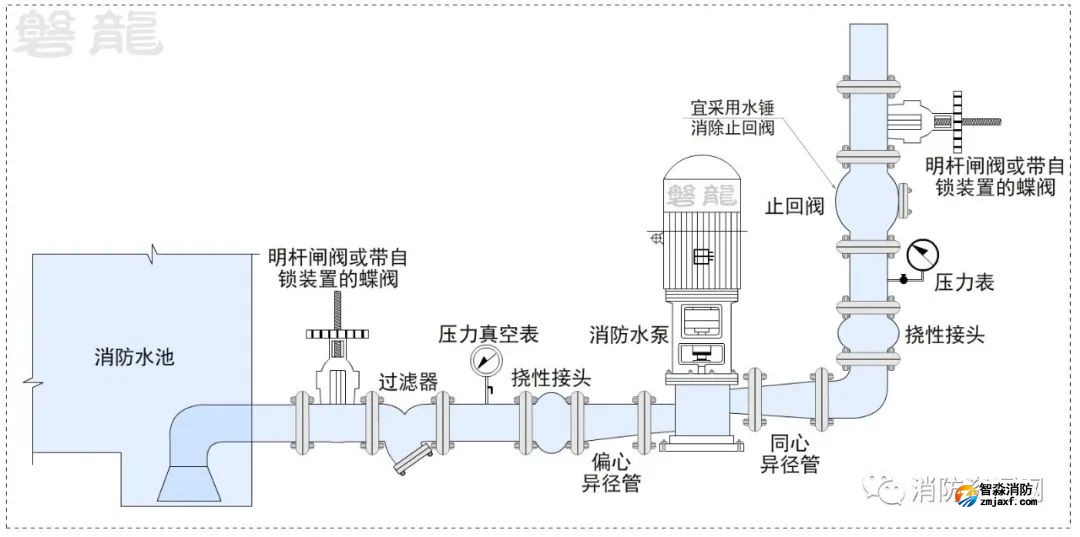

（图示2）

一、半岛线上官网股份有限公司水泵吸水管和出水管上应设置压力表，并应符合下列规定：

1、半岛线上官网股份有限公司水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa。（5.1.17）

2、压力表的直径不应小于100mm，应采用直径不小于6mm的管道与半岛线上官网股份有限公司水泵进出口管相接，并应设置关断阀门。（5.1.17）

3、压力表通常设置在止回阀前面，以正确反馈水泵出口压力。

有关压力表的选择及应用，参专题：压力表-精确度、量程、检定周期！

二、半岛线上官网股份有限公司水泵出水管上应设置止回阀。

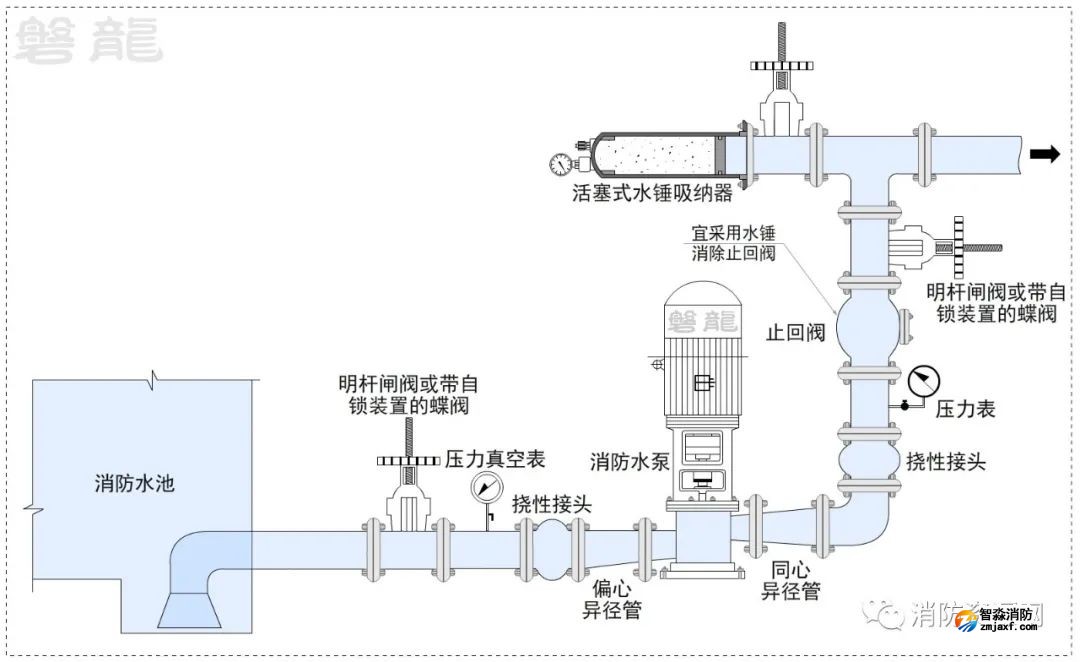

为防止水锤危害，止回阀宜采用水锤消除止回阀，当半岛线上官网股份有限公司水泵供水高度超过24m时，应采用水锤消除器。（8.3.3）

注：当半岛线上官网股份有限公司水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

三、出水管上应设置明杆闸阀，当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门。

注：控制阀通常安装在止回阀后，方便止回阀和水泵的检修。

四、每组半岛线上官网股份有限公司水泵，应在半岛线上官网股份有限公司水泵房内设置流量测试装置：

1、单台半岛线上官网股份有限公司给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用流量计接口，其他泵组宜设置泵组流量测试装置。

2、半岛线上官网股份有限公司水泵流量检测装置的计量精度应为0.4级，最大量程的75%应大于最大一台半岛线上官网股份有限公司水泵设计流量值的175%；

3、流量计接口位置通常在止回阀和控制阀之间，方便检修维护。

4、流量计接口须适应流量计要求（口径及前后管道长度等）。注：规范图示中，预留DN65接口的方式有误。

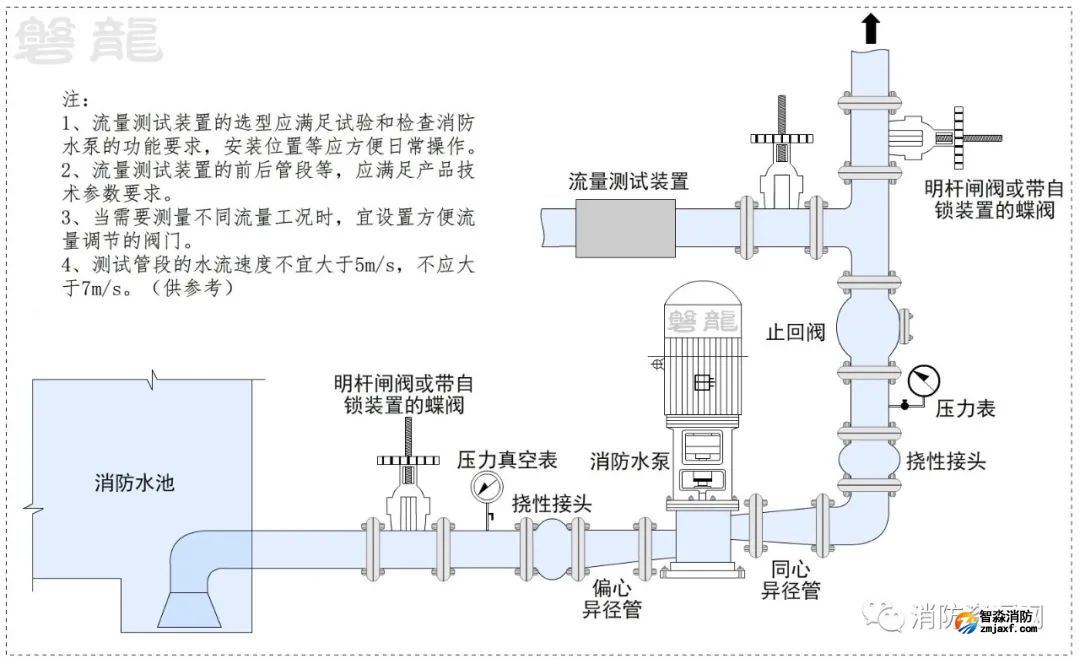

（图示4）

五、每组半岛线上官网股份有限公司水泵应在半岛线上官网股份有限公司水泵房内设置压力测试装置，并应符合下列规定：

1、单台半岛线上官网股份有限公司给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用压力计接口，其他泵组宜设置泵组压力测试装置；

2、半岛线上官网股份有限公司水泵压力检测装置的计量精度应为0.5级，最大量程的75%应大于最大一台半岛线上官网股份有限公司水泵设计压力值的165%。注：当水泵出口压力表满足要求时，不需要单独设置压力测试装置。

六、每台半岛线上官网股份有限公司水泵出水管上应设置DN65的试水管，并应采取排水措施。

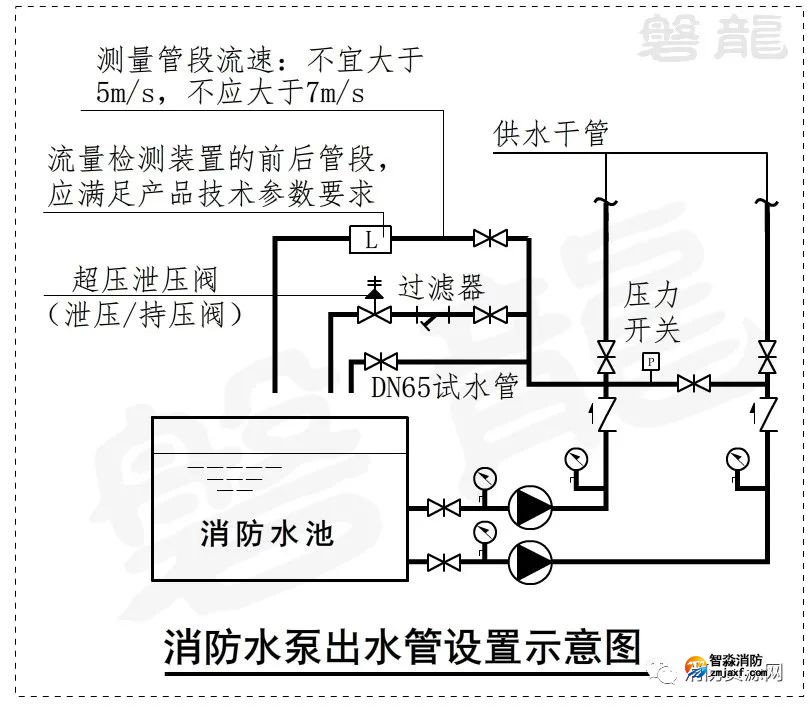

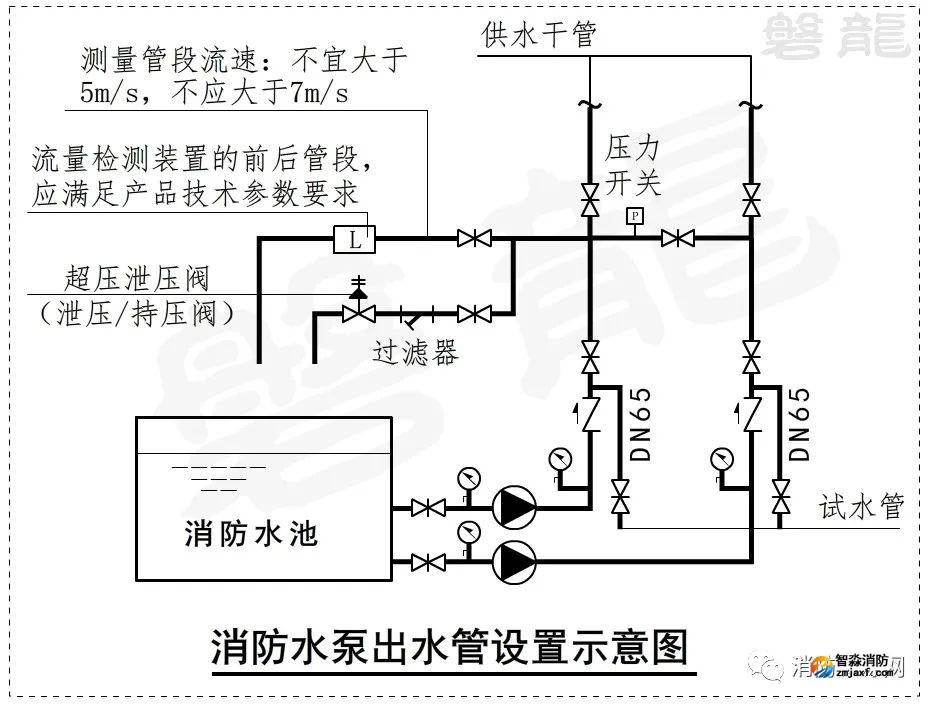

七、半岛线上官网股份有限公司水泵的出水管路上，还应采取防止管网超压的技术措施。通常的措施是设置超压泄压阀（泄压/持压阀），管路压力超过安全值时自动开启泄压，压力正常时自动关闭，维持管网设备在设定的安全值下运行。超压泄压阀宜设置在止回阀和控制阀之间，防止系统试水和流量测试超压（注：本建议要求与规范图示不同，具体可依现场实际需要确定。文末附争议探讨！）

（图示5）

八、半岛线上官网股份有限公司水泵从市政管网直接抽水时，应在半岛线上官网股份有限公司水泵出水管上设置有空气隔断的倒流防止器；

第三章 系统安装示例

如图所示的一用一备系统中：

1、吸水管路设置控制阀、压力表，出水管路设置压力表、止回阀和控制阀。

2、在止回阀和控制阀之间，设置流量测试管路，同时也是试水管路和泄压管路。流量测试管路的管径，应根据流量测试装置的接口管径确定。

3、说明：原则上，泄压阀、试水阀和流量测试装置等排水，均可回流到半岛线上官网股份有限公司水池中。为防止对半岛线上官网股份有限公司水池的污染，实际应用中，建议设置旁通管路，将少量的排水直接排向泵房集水坑。

（图示7：仅供参考）

第四章 争议及探讨（以下观点，供参考）

一、规范图示的流量测试装置，管路直径有误？

规范图示中，流量测试装置采用DN65管路，不妥！

为保证数据准确，流量测试装置对接口口径和前后管路都有一定要求，流量测试管路必须与之匹配。测量管段流速，不宜大于5m/s，不应大于7m/s，流量检测装置的前后管段，应满足产品技术参数要求。

二、半岛线上官网股份有限公司水泵的试水管直径，是否必须为DN65？

当设置半岛线上官网股份有限公司水泵试水管时，试水管管径应为DN65。

参专题：替代原则·管径要求| 水泵试水管、流量测试装置！

三、当半岛线上官网股份有限公司水泵设置有流量测试装置时，可否不设置试水管？

当半岛线上官网股份有限公司水泵设置有流量测试装置，并方便用于半岛线上官网股份有限公司水泵的常规试验检查时，出水管上无需设置试水管。

观点供参考，具体参专题：替代原则·管径要求| 水泵试水管、流量测试装置！

四、压力测试装置是否必要？

当水泵出口压力表满足压力测试装置的精度和量程要求时，不需要另外设置压力测试装置。

五、每组水泵的流量测试装置、试水管路、超压泄压阀等，可否共用？

通过合理的管路布置，每组水泵的以上管路和装置可以共用，参见前述系统安装示例。

六、怎样理解“防止半岛线上官网股份有限公司水泵低流量空转过热的技术措施”？

规范中所述的水泵空转和零流量运转，与常规概念不符，导致理解混乱！可参考专题讲解：半岛线上官网股份有限公司水泵空转和零流量运转，概念、危害及防范措施。

七、防止管网超压的技术措施，可以采用安全阀吗？

不宜采用安全阀，应采用水力控制泄压阀，具体详见专题讲解：半岛线上官网股份有限公司安全泄放装置的应用，同时可参照水力控制泄压阀专题：水力控制泄压阀

八、设置有水锤消除器或水泵出水管上设有囊式气压水罐的系统，水泵出口止回阀还需要采用水锤半岛线上官网股份有限公司止回阀吗？

原则上，只要水锤消除器设置合理，水泵出口止回阀就不一定需要采用水锤消除止回阀。但考虑装置功能和现场设置要求的不确定性，本文认为，即使设置有水锤消除器，半岛线上官网股份有限公司水泵出水管上的止回阀，仍宜采用具备水锤消除功能的止回阀，可采用缓闭式止回阀。
