一、问题描述及原因分析

1．问题描述

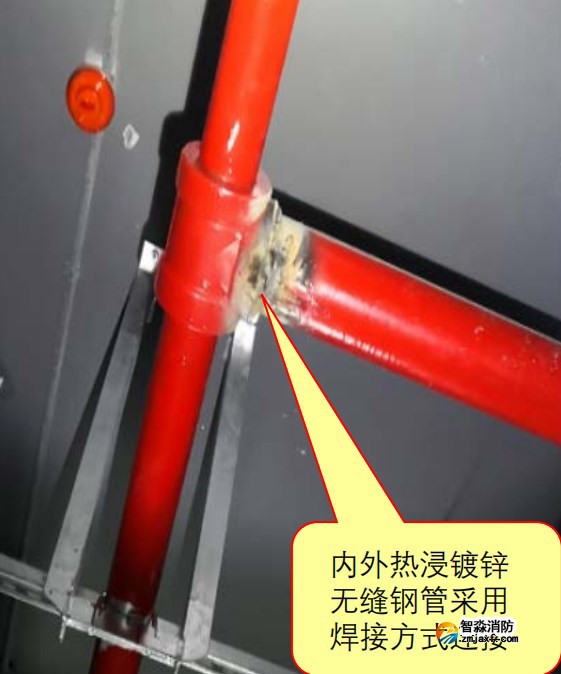

1）内外热浸镀锌无缝钢管采用焊接方式连接，造成管道、管件内部镀锌层破坏，无法进行二次防腐处理；【图示1】

2）安装在有爆炸危险和变电、配电场所的管网，未采取防静电接地措施；

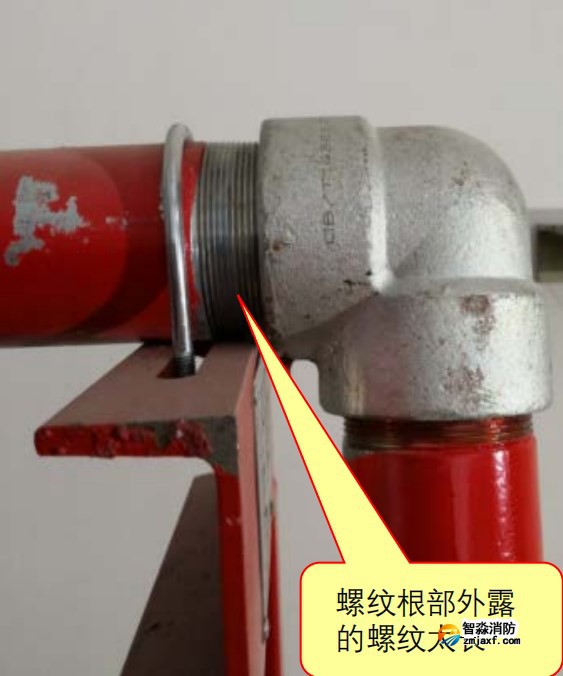

3）螺纹连接管道安装后的螺纹根部外露螺纹过长，不符合要求；【图示2】

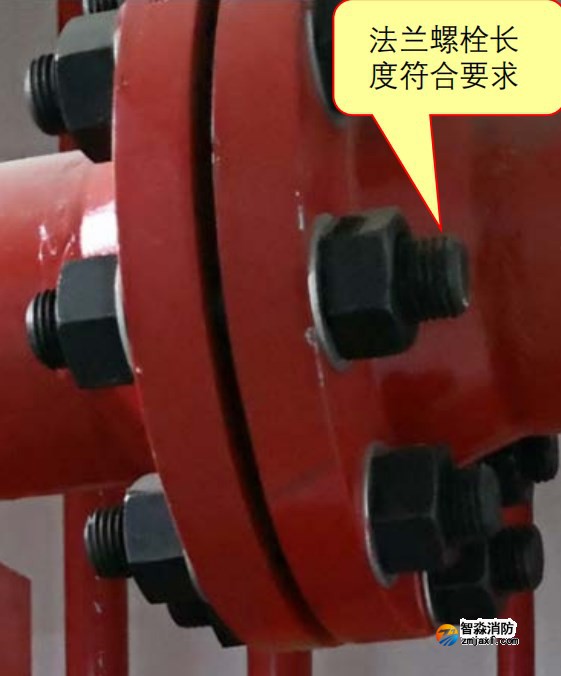

4）法兰螺栓不符合标准要求，凸出螺母的长度偏长；【图示3】

5）管道穿过墙壁、楼板处套管规格偏小，穿楼板套管长度未高出地面50mm；

6）管道穿越建筑物的变形缝时，设置的柔性管段压力等级不符合要求。

图示1

图示2

图示3

2．原因分析

1）施工安装单位为了降低成本，未按规范要求采购合格产品；

2）施工安装单位技术人员未进行技术交底；施工人员责任心不强，施工不规范。

二、规范要求及正确做法

1．规范要求

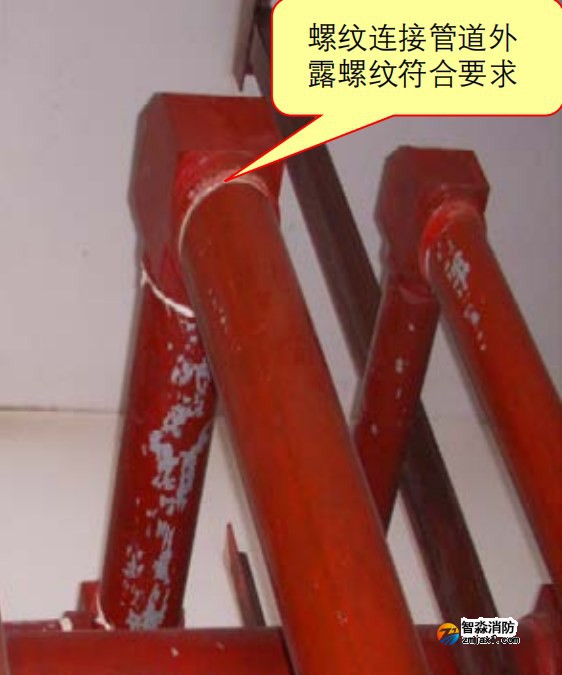

☆《气体灭火系统设计规范》(GB 50370-2005)第4.1.9条第4款、第6.0.6条【图示4】。

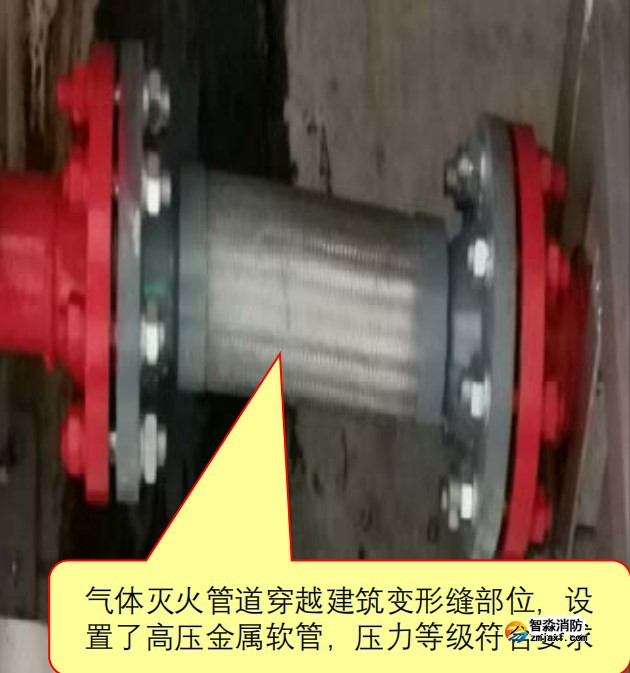

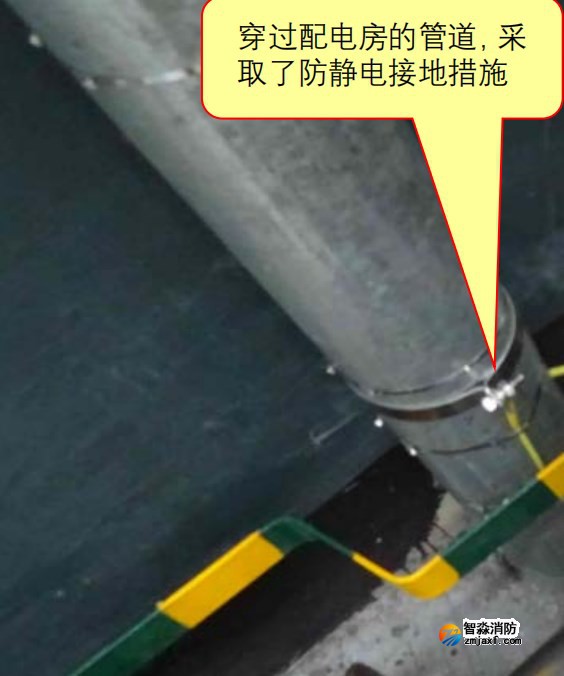

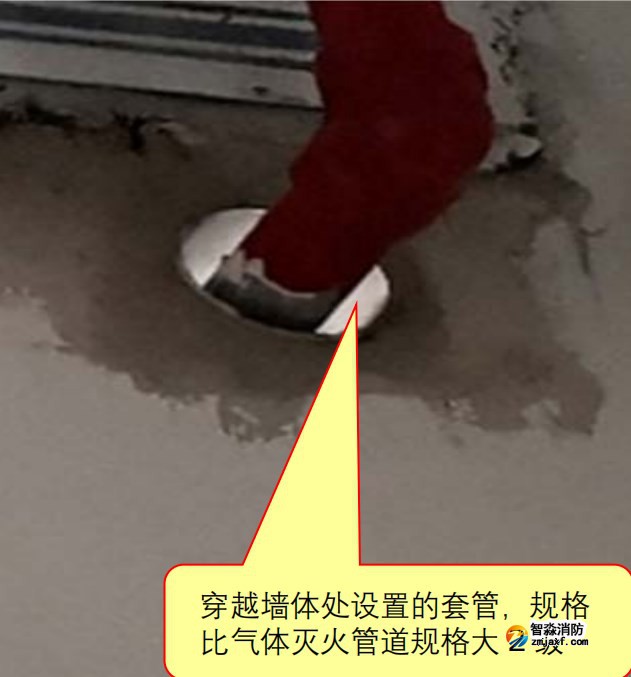

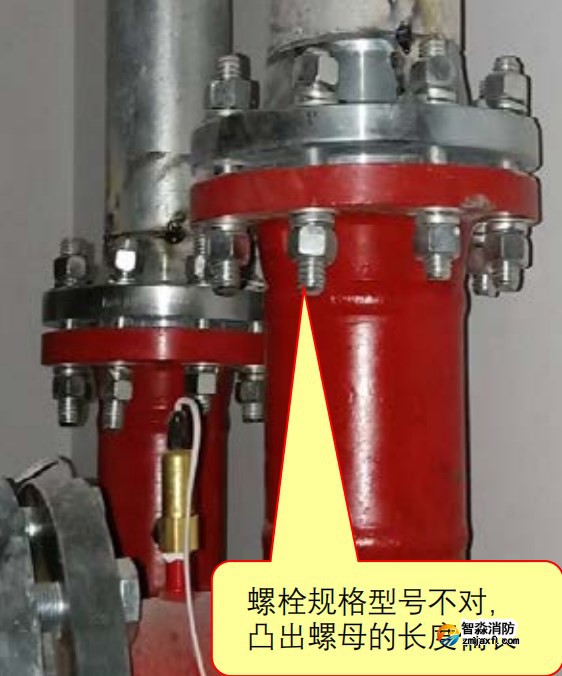

☆《气体灭火系统施工及验收规范》(GB 50263-2007)第5.5.1条【图示5】【图示6】、第5.5.2条【图示7】【图示8】。

2．正确做法

图示4

图示5

图示6

图示7

图示8

三、应对措施及防治指南

1．管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理；

2．有爆炸危险和变电、配电场所的管网,以及布设在以上场所的金属箱体等，应设防静电接地；

3．灭火剂输送管道采用螺纹连接时，管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2～3条外露螺纹；连接后，应将连接处外部清理干净并做好防腐处理；

4．灭火剂输送管道采用法兰连接时，衬垫不得凸入管内，其外边缘宜接近螺栓，不得放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹；

5．已经防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理；

6．管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应与墙厚相等，穿楼板套管长度应高出地板50mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时，应设置柔性管段。

来源：《江苏省民用建筑工程半岛线上官网股份有限公司验收常见问题解析及防治指南》

《气体灭火系统设计规范》(GB 50370-2005)

第4.1.9条 管道及管道附件应符合下列规定：

第4款 管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

第6.0.6条 经过有爆炸危险和变电、配电场所的管网,以及布设在以上场所的金属箱体等，应设防静电接地。

《气体灭火系统施工及验收规范》(GB 50263-2007)

第5.5.1条 灭火剂输送管道连接应符合下列规定：

1采用螺纹连接时，管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤入管道内；安装后的螺纹根部应有2~3条外露螺纹；连接后，应将连接处外部清理干净并做好防腐处理。

2采用法兰连接时，衬垫不得凸入管内，其外边缘宜接近螺栓，不得放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹。

3已经防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理。

检查数量：外观全数检查，隐蔽处抽查。

检查方法：观察检查。

第5.5.2条 管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应与墙厚相等，穿楼板套管长度应高出地板50 mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时，应设置柔性管段。

检查数量：全数检查。

检查方法：观察检查和用尺测量。
