半岛线上官网股份有限公司给水管穿越防火分隔部位应该采取的防火封堵措施

一、问题描述及原因分析

1．问题描述

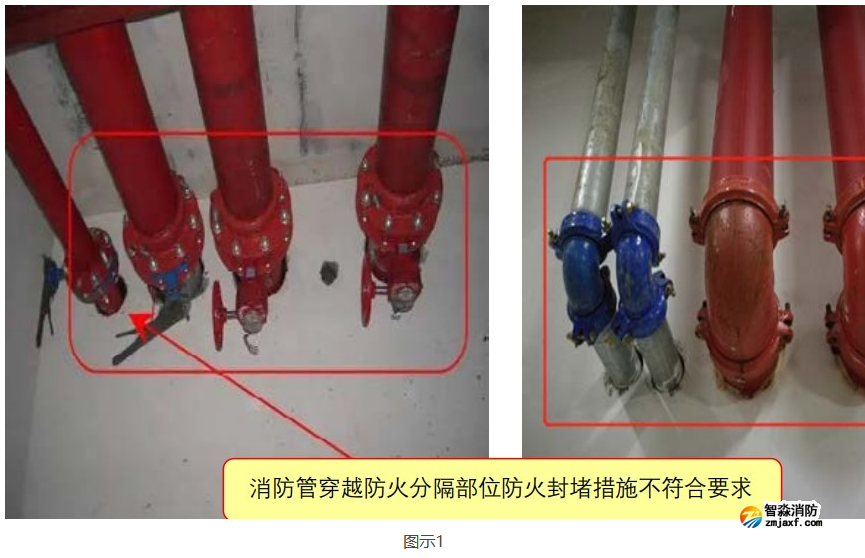

半岛线上官网股份有限公司管穿越防火分隔部位防火封堵措施不到位，火灾时无法阻止烟、火、热的蔓延或窜流。【图示1】

2．原因分析

施工人员质量意识不强，穿墙套管与管道之间缝隙未采用阻燃密实材料填实。

二、规范要求及正确做法

1．规范要求

☆《建筑设计防火规范》(GB 50016-2014)第6.1.6条。

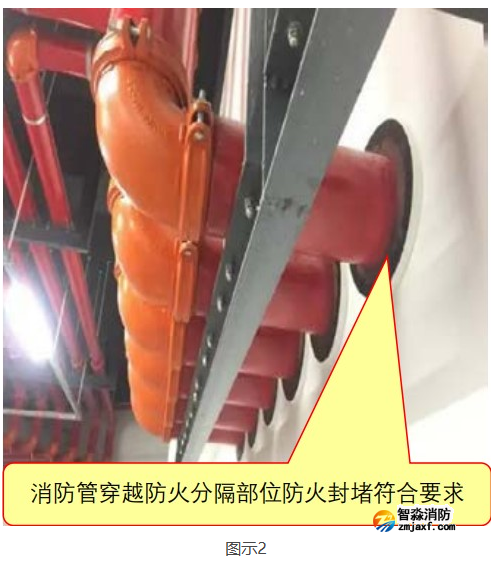

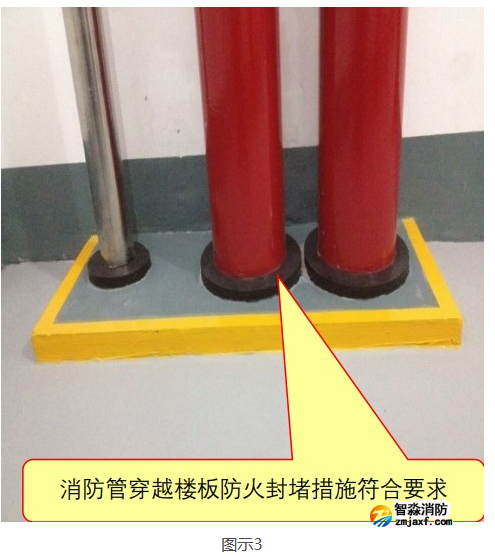

☆《建筑给水排水及采暖工程施工质量验收规范》(GB 50242-2002)第3.3.13条。【图示2】【图示3】

2．正确做法

三、应对措施及防治指南

1．管道穿过墙壁和楼板，应设置金属或塑料套管；

2．安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平；

3．穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内；

4．管道确需穿过防火墙时，应采用防火封堵材料将墙与管道之间的空隙紧密填实，穿过防火墙处的管道保温材料，应采用不燃材料；当管道为难燃及可燃材料时，应在防火墙两侧的管道上采取防火措施。
