【建议收藏】半岛线上官网股份有限公司工程符号图例大全

看任何一份图纸都要先学会看图例，不同的设计可能图例不一样，看半岛线上官网股份有限公司工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层半岛线上官网股份有限公司平面图就自然而然能看下去了，并掌握识图的基本知识，最新国家标准图形符号，了解这些符号的意义，按照所说的方法去看，看清楚仔细分析，应该就能快速看明白了。

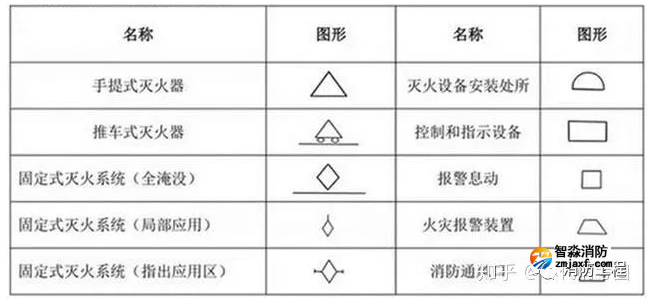

基本符号表示半岛线上官网股份有限公司设备类别，下表是常见的基本符号：

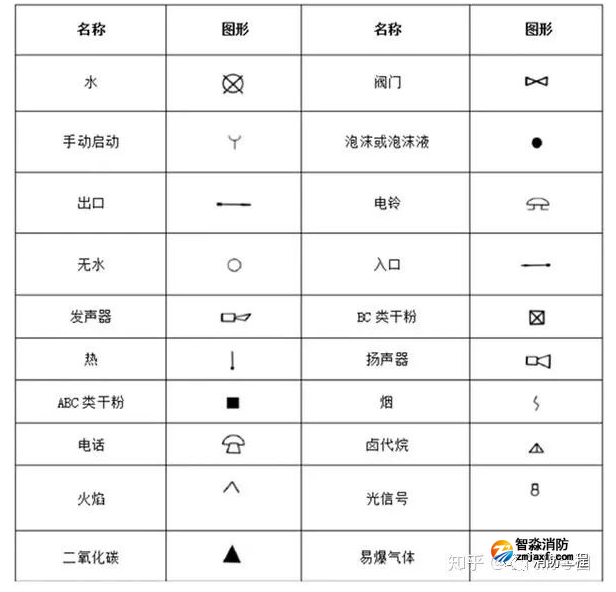

半岛线上官网股份有限公司工程辅助符号：

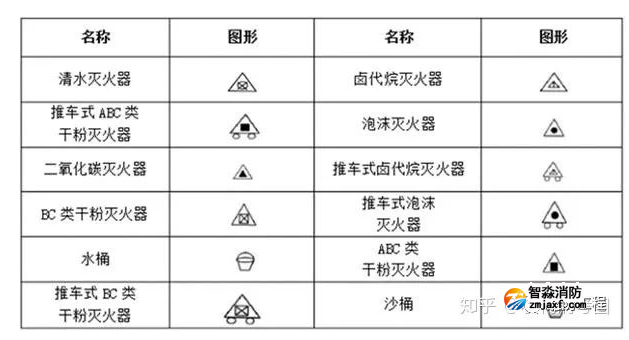

半岛线上官网股份有限公司工程灭火器符号：

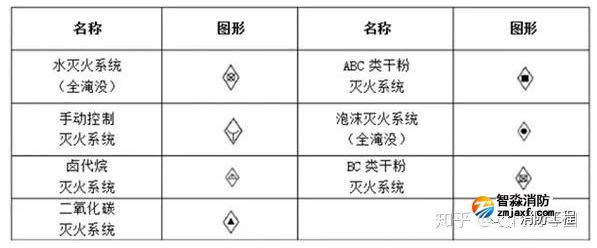

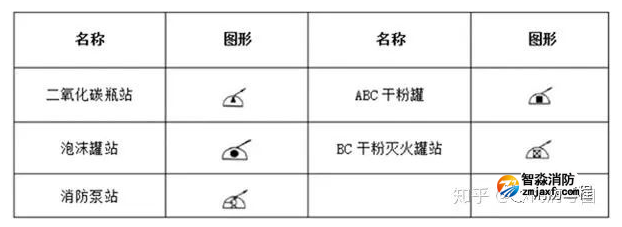

半岛线上官网股份有限公司工程固定灭火器系统符号：

半岛线上官网股份有限公司工程灭火设备安装处符号：

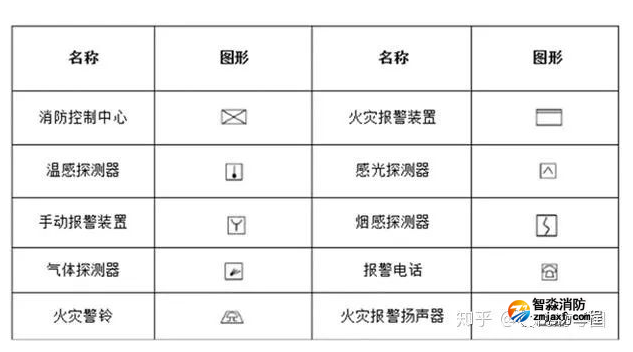

半岛线上官网股份有限公司工程自动报警设备符号：

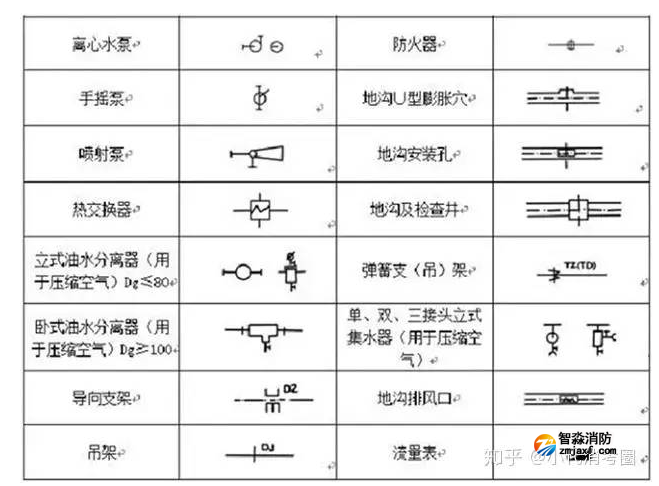

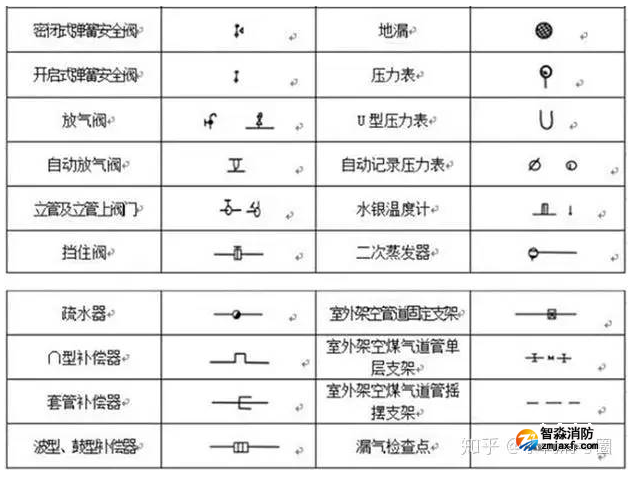

半岛线上官网股份有限公司管道及配件符号：

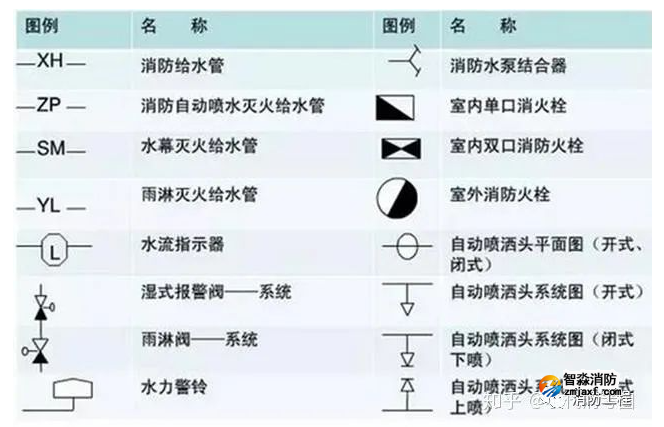

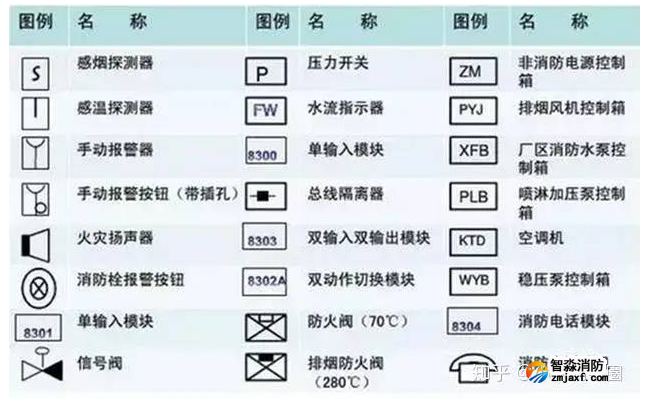

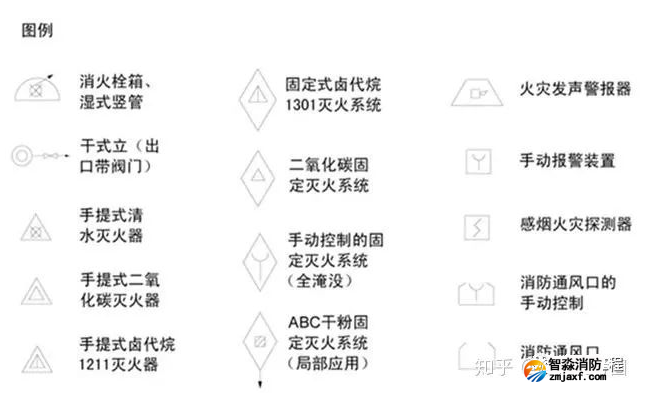

火灾报警系统图例：
