这是我见过最全的管道防火封堵做法

一

防火封堵材料有哪些？

首先我们来看，防火封堵材料都有哪些？

防火封堵材料应具有耐火及热膨胀等基本性能，在2020年7月1日即将施行的《建筑防火封堵应用技术标准》中，便列举了近十种防火封堵材料，我们再结合工程实际应用情况，总结如下：

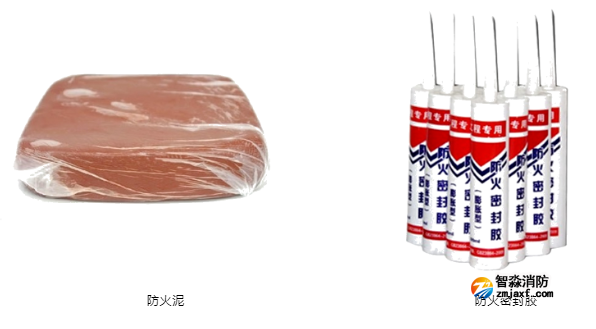

· 有机防火堵料

包括：防火泥、防火密封胶，可塑性好，适用于不规则形状处、贯穿物考虑更换的场合。

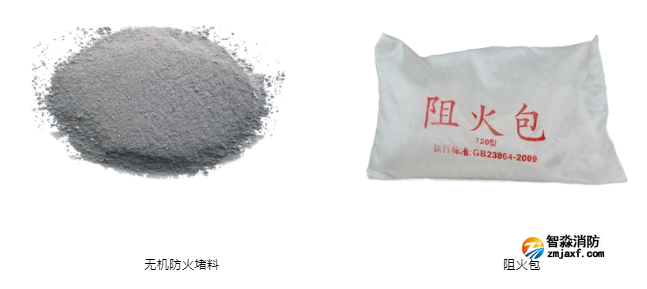

· 无机防火堵料

又称防火灰泥，能够快速固化，适用于封堵后贯穿物基本不变的场合。

· 阻火包

施工便捷，适用于较大孔洞、贯穿物考虑更换的场合。

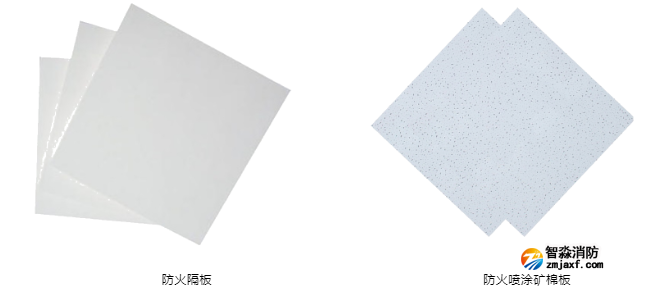

· 防火板

包括：防火隔板、防火喷涂矿棉板，机械强度高，适用于较大孔洞、兼顾承载功能。

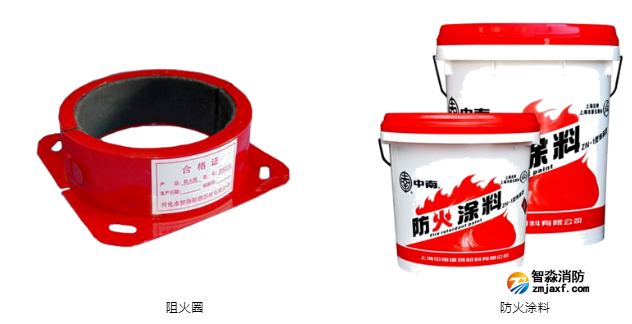

· 阻火圈

内部填充阻燃膨胀材料的金属卡箍，可固定在塑料管道外壁。

· 防火涂料

能够形成耐火隔热保护层，可涂刷在电缆及构筑物表面。

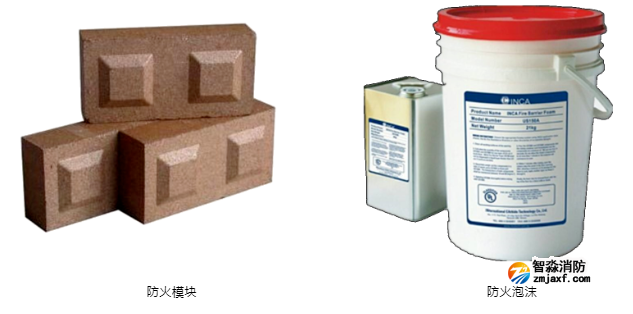

除此之外，还有 · 防火模块 · 防火泡沫 等。

这些材料往往不是单一、而是通过两种或多种的灵活组合，共同完成管道系统的防火封堵。

二

管道防火封堵怎么做？

下面我们就基于当前工程实际应用情况，看一看机电工程中各处防火封堵施工的典型做法。

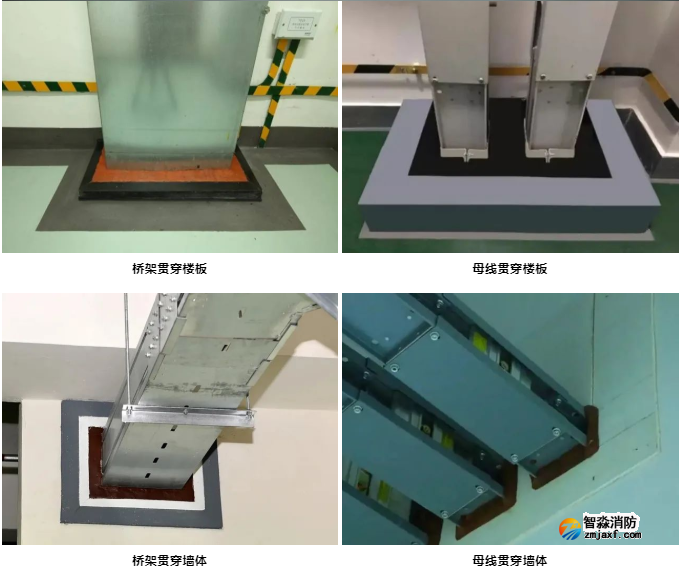

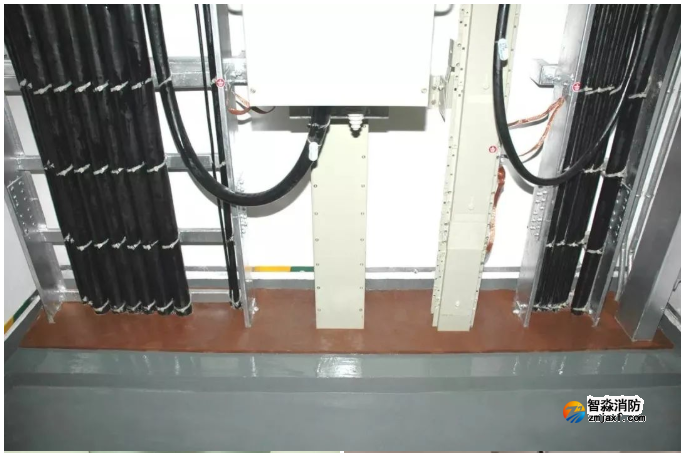

· 桥架、母线

桥架、母线贯穿楼板、墙体时，楼板处宜设置挡水台，楼板下部安装有一定强度的防火板作为支撑，内部孔口较大时可采用阻火包封堵、再用防火泥塞缝，内部孔口较小时可直接采用防火泥封堵。

阻火包的施工工艺：

1.施工前将封堵工作面清理干净，做到无油、无粉尘及其它异物，按电缆顺序梳理整齐。

2.将阻火密封包整齐排列叠放至贯穿孔洞的电缆周围，压实后依次码放。对电缆贯穿孔洞的封堵要求为封严、封全、不留缝隙，用眼睛观不透光为止。

3.穿越楼层或设备的贯穿孔洞，应先将钢架或钢网固定在孔洞下端，刷阻火涂料，密封包码放厚度不得少于24厘米，上部可根据现场要求加盖板或其它防火装饰物(不得采用木板或其它易燃物作为支架或盖板)。

4.机房配电柜、控制柜的封堵应将设备下部地板空间全部封严，封堵周边应大于设备底座周边24厘米。电缆在地板下转弯处或分线处，封堵体积应不小于24厘米×24厘米×24厘米。

施工注意事项：

1.阻火密封包的使用码放厚度(h)标准：h≥240mm耐火达到一级（≥180min）；240mm≤h≤200mm耐火达到二级（≥120min）；h≥120mm耐火达到三级（≥60min）

2.阻火密封包与电缆之间间隙，不得大于0.5厘米。

3.如阻火密封包着雨水后，应在干燥处阴干，不得在高温下烘烤。

4.阻火密封包应在阴凉、干燥处保存，贮存环境温度小于100℃。

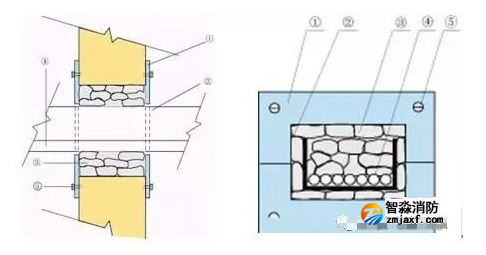

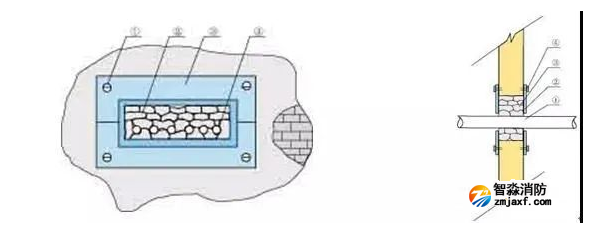

电缆穿墙孔洞：

1.施工前将封堵工作清理干净，做到无油、无粉尘及其它异物；按电缆顺序梳理整齐。

2.阻火密封包码放完后，应在两侧扣5-8mm防火板，防火板内侧应与电缆1cm以上距离，

3.封堵厚度不得小于24cm。

①电缆,②阻火密封包,③防火板,④固定螺栓。

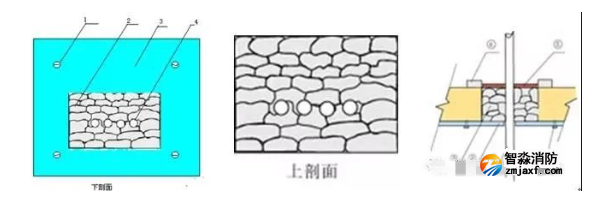

电缆穿楼层孔洞：

1.电缆贯穿楼层孔洞时，将电缆与钢挂架固定，防止电缆烧断下沉。

2.孔洞封堵的底部用5-8mm防火板固定，上部用非硬化堵料将表面1cm封面抹平。

3.楼板较薄时，应适当加高防水台高度以确保耐火等。

①电缆 ④固定螺栓

②钢板 ⑤非硬化堵料

③阻火密封包 ⑥防水台

配电柜进出电缆封堵：

1.施工前将配电柜内外工作面清理干净，按电缆进出顺序将电缆排列，在配电柜与电缆沟或地板下部空间应封堵严密，使其之间不留空隙。

2.封堵剖面外沿应大于配电柜进出线孔洞24cm或与周边隔墙紧密结合。电缆在配电柜两侧进出线，应在进出线处安装阻火盘，以防止火焰由上部进入盘内如图⑤。

①电缆 ③阻火密封包 ⑤阻火盘

②楼板 ④配电柜

电缆桥架贯穿楼层孔洞：

1.桥架贯穿楼层时，应注意电缆与桥架之间要用防火堵料隔开，确保电缆与桥架之间形成1cm距离。

2.电缆桥架应与墙体保持不小于5cm的间距，小于5cm的应扩大至5cm以上，内部、外部同时封堵形成一体，桥架外部封堵厚度可与楼板一致，桥架内部应保证不小于24cm。

3.封堵完成后，桥架下端用5-8mm防火板封口。

①防火板 ③阻火密封包 ⑤电缆桥架

②固定螺丝 ④电缆

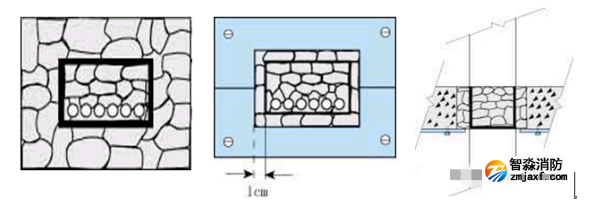

电缆桥架穿墙孔洞：

1.电缆桥架穿墙的封堵方法与1-1-1相同，如果电缆直径大于2cm时，在封堵前应在封堵部位向双方向涂刷各1.5延长米的电缆涂料，然后再进行封堵。

2.防火板内沿应与桥架保持1cm距离。

①防火板 ②电缆桥架 ③阻火密封包

④电缆 ⑤固定螺丝

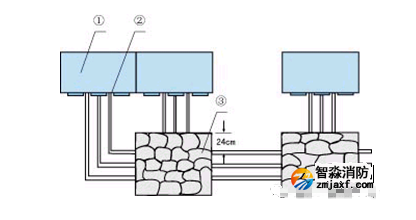

配电室进出电缆封堵：

1．如图1-5-1的封堵方法外，配电柜出入电缆的分线处和连接处也要进行封堵，封堵体积的周边四周，与电缆的相隔距离不得小于24cm。

一般情况下应采取停电施工，如需带电作业，应确保安全施工距离，现场必须设有专业电工人员进行安全监理。

①配电盘 ②电缆 ③阻火密封包

电缆槽盒穿墙孔洞：

1.电缆槽盒的封堵是防火封堵中非常重要的一个环节，在封堵时，应特别注意槽盒内的封堵质量。

2.封堵部位的墙体厚度相同，内部应确保24cm以上(含24cm)。

①电缆 ②防火板 ③阻火密封包

④电缆槽盒 ⑤固定螺丝

电缆贯穿楼层槽盒内封堵：

1.槽盒贯穿楼层的封堵，应重点槽盒内钢吊架的安装方法，具体安装见图1-3-4。

2.槽盒内封堵厚度不得小于24cm，遇槽盒电缆较多的情况，须在电缆缝隙之间适当填入非硬化堵料，使之更加严密。

3.槽盒外部下端用5-8mm防火板封盖。

①电缆 ②防火板 ③阻火密封包 ④槽盒

⑤固定螺丝

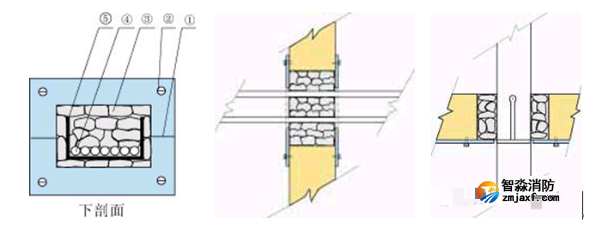

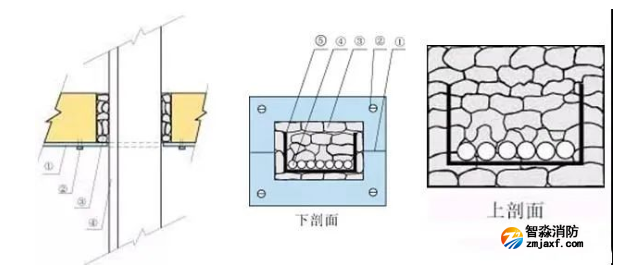

电缆槽盒贯穿楼层封堵：

1.施工完毕后应按要求达到图中上剖面、下剖面的规范，槽盒内外钢吊架用手按压应达到坚固、不下沉(承受重量大于25公斤)。

2.槽盒下端封盖钢板应与槽盒保持1cm距离。

①固定螺丝 ②防火板 ③阻火密封包 ④钢吊架

⑤电缆槽盒

槽盒内钢吊架：

①电缆槽盒 ②装饰盖板 ③阻火密封包

④楼板 ⑤钢吊架 ⑥连接螺丝或焊接

· 电缆

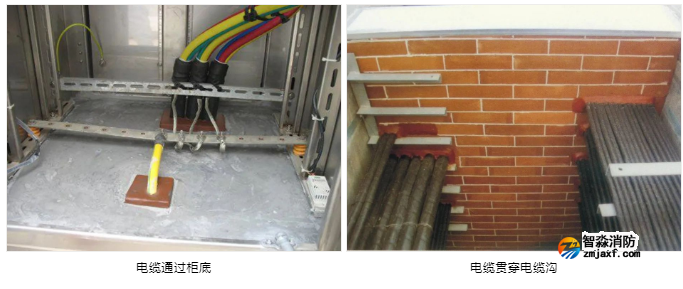

电缆在通过电气柜底部或贯穿电缆沟时，可采用防火泥封堵，为避免堵料对电缆绝缘层造成腐蚀，可加套塑料或橡胶管防护。

有机防火泥在电缆井中施工工艺：

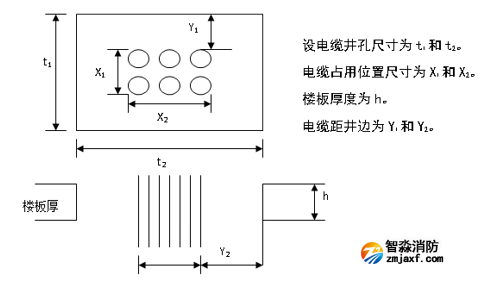

1.测量、计算电缆井孔的大小尺寸，楼板厚度，及电缆在井中占据的位置尺寸。

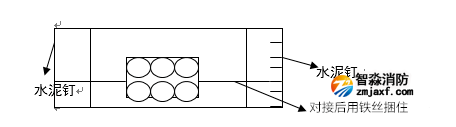

2.然后根据电缆井孔的大小，选用铁丝粗细为￠5mm的铁丝网做成网托，并使二边留出5—10cm的尺寸弯边，以便固定在楼板上。

3.把做好的铁丝网托放置到电缆井中，进行对接好，并在留边的两边分别用水泥钉在楼板上固定住。

4.在做好的网托上堆放阻火包，在堆放时注意整齐、密实、不透风，在电缆周围的防火包一定要填密实和压紧。如图：

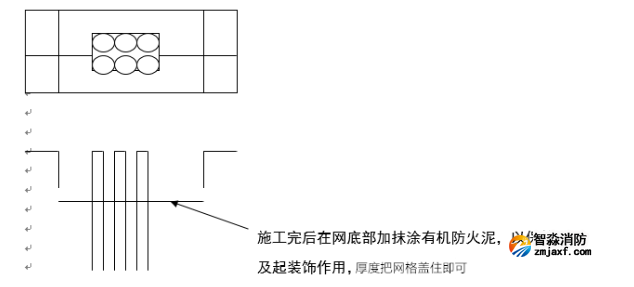

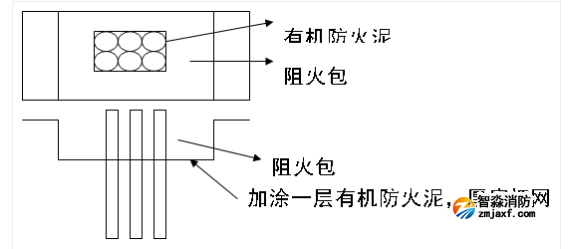

5．如果是用阻火包和有机防火泥，则在电缆井四周先用防火包堆放，在靠近电缆周围及电缆之间用防火泥封实。

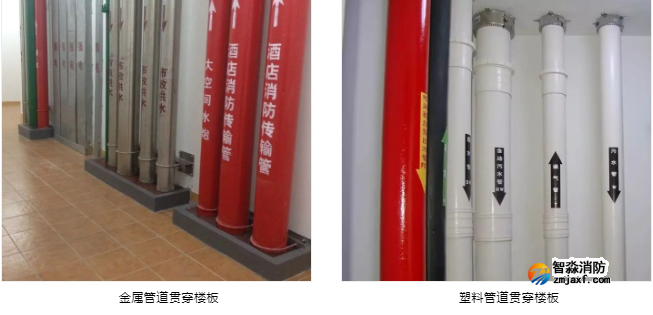

· 给排水管道

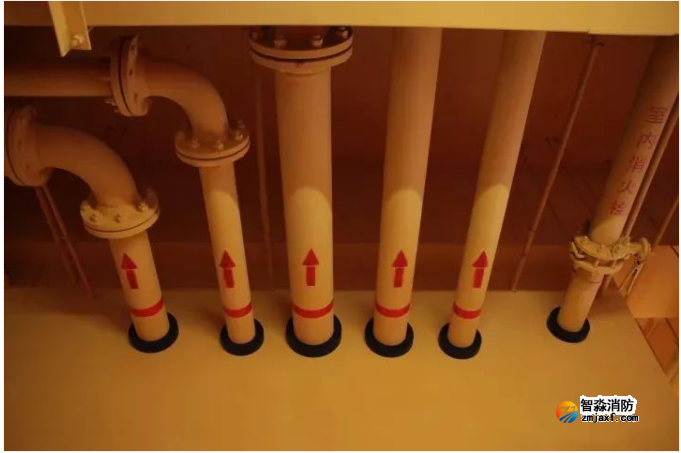

给排水管道穿越楼板、墙体时应设置套管，套管与管道之间可采用防火泥填塞封堵，塑料管道在贯穿楼板的底板以及墙体的两侧，应安装阻火圈。

· 风管

风管贯穿墙体、楼板处，应设置套管，套管与风管之间采用防火岩棉等不燃材料填塞，外侧一圈用防火泥封堵。

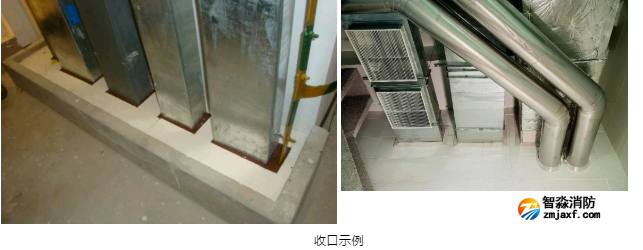

· 收口

机电管道防火封堵完成后，可采用防火板或薄钢板等做收口处理，以提升观感质量效果。
